КЛАПАН
КЛАПАН, запорно-регулирующая трубопроводная арматура, механическое устройство для пропускания, перекрытия или регулирования потока жидкости, пара или газа в трубопроводах. По существу, такое устройство представляет собой временное препятствие в трубе. Трубопроводная арматура находит широкое применение в разнообразных технических устройствах и системах с расходом рабочего тела. Например, поворотом крана газовой плиты регулируется расход газа (дроссель), клапан в автомобильной шине позволяет ее накачивать и в то же время не дает воздуху выходить обратно (обратный клапан), а краны в паровых радиаторах позволяют стравливать воздух из радиатора и замещать его паром (дренажно-предохранительный клапан). Размер клапана может составлять от миллиметров до метров в зависимости от размеров трубы, на которой он установлен. Соединения клапанов с трубопроводом могут быть резьбовыми, фланцевыми или сварными. См. также ВИНТ; СВАРКА.
Основные элементы конструкции.
Клапан состоит из корпуса, крышки (головки), седла, затвора (заслонки) и штока (шпинделя) с маховичком или автоматическим устройством для его перемещения. Корпус объединяет все части в одно целое. Рабочая среда поступает внутрь клапана с одной стороны корпуса, и шток, который располагается в головке вместе с уплотняющим сальником, перемещает затвор, открывая или закрывая отверстие седла. Среда проходит через отверстие в седле и вытекает с другой стороны корпуса. При этом поток может сохранять направление движения или поворачиваться под углом.
Материалы.
Для изготовления клапанов применяются различные материалы: серый литейный или ковкий чугун, бронза, углеродистая или нержавеющая сталь и сплавы на основе никеля, такие, как монель и инконель. Эти материалы различаются по стоимости, диапазону рабочих температур и коррозионной стойкости и перечислены в порядке возрастания стоимости. Серый чугун пригоден для большинства не очень ответственных приложений, особенно в водопроводах. Бронза обладает высокой коррозионной стойкостью и применяется для коррозионно-активных сред. Углеродистая сталь прочна и может использоваться при высоких давлениях. Хромомолибденовая сталь отличается жаропрочностью и применяется при высоких температурах (порядка 600° С), например на теплоцентралях. Нержавеющая сталь и сплавы никеля обладают более высокой коррозионной стойкостью, чем бронза, и высокой жаропрочностью. КОРРОЗИЯ МЕТАЛЛОВ; МЕТАЛЛОВ МЕХАНИЧЕСКИЕ СВОЙСТВА.
Клапаны из этих материалов используются при давлениях от менее 0,5 МПа (городские системы водоснабжения) до 70 МПа (гидроприводы). Рабочая температура может изменяться в диапазоне от –255° С (жидкий водород) до 800° С (газовые турбины). Дешевые материалы типа серого чугуна иногда покрывают эпоксидной смолой для защиты от коррозии.
Внутренние части клапана могут быть выполнены из тех же материалов, что и корпус, но используются также пластмассы, резина и упрочняющие покрытия. В качестве уплотняющих материалов, герметизирующих седло, шток и затвор, обычно применяют хлопок, тефлон, резину или графит в зависимости от вида рабочей среды и температуры. Уплотняющие материалы должны обеспечивать хорошую герметизацию и в то же время низкое трение для обеспечения свободного перемещения штока.
Типы клапанов.
В зависимости от принципа работы различают два больших класса клапанов – с линейным и поворотным движением затвора. В клапанах первого типа при открытии клапана затвор поднимается и открывает седло. В клапанах второго типа (кранах) затвор поворачивается вокруг оси, открывая или закрывая проход.
В зависимости от назначения различают дроссельные, обратные, регулирующие и редукционные клапаны. Обычно клапаны рассчитаны на многократное использование, но бывают и клапаны одноразового действия (например, мембранные пироклапаны).
КЛАПАНЫ С ЛИНЕЙНЫМ ПЕРЕМЕЩЕНИЕМ ЗАТВОРА

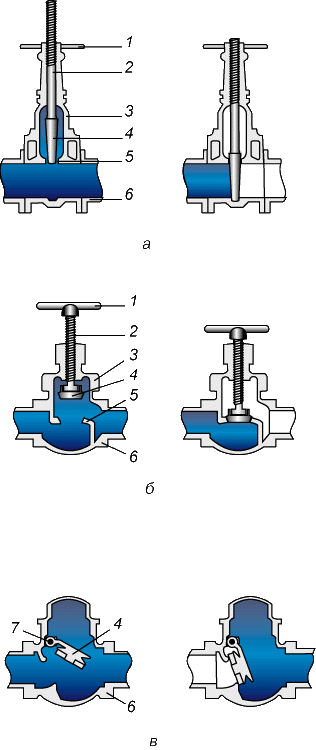

Задвижка.
Задвижки (шиберы) обычно используются в промышленных трубопроводных системах, когда клапан должен быть либо полностью закрыт, либо полностью открыт. Такой клапан называется запорным. Когда клапан открыт, поток проходит, практически не встречая сопротивления. В шиберах заслонка опускается в направляющих. В двухседельных задвижках с клином диски прижимаются к седлам за счет их расклинивания при перемещении штока. В задвижках с вращением штока нижний конец штока ввинчен в заслонку; вращение штока вызывает подъем и опускание заслонки. В клапанах с подъемным штоком, которые в открытом положении занимают больше места, верхняя часть штока имеет резьбу, а маховичок – гайку с упорными кольцами. Гайка перемещает шток при вращении маховичка.
Вентиль.
Вентиль создает большее сопротивление потоку, чем задвижка. На вентиле происходит перепад давления, и он применяется для регулирования расхода или давления в трубопроводе (дросселирование потока). Вентили всегда имеют вращающийся шток. При вращении маховичка винт штока перемещается по резьбе головки, вызывая подъем или опускание затвора. Вентили имеют много разновидностей.
Игольчатый клапан.
Конструктивно игольчатые клапаны и вентили различаются незначительно. Обычно это клапаны небольшого размера, у которых рабочая часть штока имеет форму узкого конуса, что позволяет плавно регулировать расход рабочего тела.
Мембранный клапан.
Клапаны этого типа представляют собой вентиль, в котором на штоке между корпусом и крышкой располагается гибкая мембрана (сильфон). Посредством штока сильфон перемещается, регулируя проходное сечение клапана или полностью перекрывая его. В этой конструкции движущиеся детали клапана изолированы от потока жидкости, и потому такой клапан не нуждается в замене уплотнений или затвора. Клапаны этого типа предназначены для работы с агрессивными жидкостями или жидкостями, содержащими взвесь твердых частиц.
Обратный клапан.
Эти клапаны применяются для предотвращения обратного течения жидкости в трубопроводе. Существуют два основных типа обратных клапанов: откидные и подъемные. Первые имеют шарнирную заслонку, которая крепится над седлом. Под действием потока со стороны отверстия заслонка открывается, и жидкость свободно проходит через клапан. Если поток жидкости меняет направление, заслонка опускается и закрывает проходное отверстие, а давление жидкости плотно прижимает ее к седлу. Клапан с подъемной заслонкой работает по тому же принципу, за исключением того, что заслонка перемещается в вертикальном направляющем цилиндре. При изменении направления потока заслонка опускается и плотно прижимается к седлу.
Тарельчатый клапан.
Обычно это односедельный клапан, который открывается с помощью кулачков и рычагов, а закрывается с помощью пружин. Такие клапаны используются для подачи топливовоздушной смеси в цилиндры автомобильного или любого другого двигателя внутреннего сгорания и последующего выброса отработавших газов. Тарельчатые клапаны применяются также для подачи пара в некоторых типах паровых машин и в большинстве паровых турбин.
Редукционный клапан.
Эти клапаны применяются для понижения давления в трубопроводе. В них автоматически изменяется величина проходного отверстия клапана, за счет чего изменяется расход и обеспечивается заданное давление. Это осуществляется перемещением штока и регулирующего органа клапана относительно седла. Регулирующий орган обычно выполняется профилированным для обеспечения нужных характеристик. В простых конструкциях регулируемое давление воздействует на мембрану, прикрепленную к штоку клапана. Это давление уравновешивается пружиной или грузом; величина требуемого давления устанавливается путем изменения натяжения пружины или перемещения груза на рычаге. На мембрану обычно воздействует давление потока выше или ниже клапана. Силовые приводы, как правило, не применяются. Конструктивно редукционные клапаны похожи на вентили.
КЛАПАНЫ С ПОВОРОТНЫМ ЗАТВОРОМ

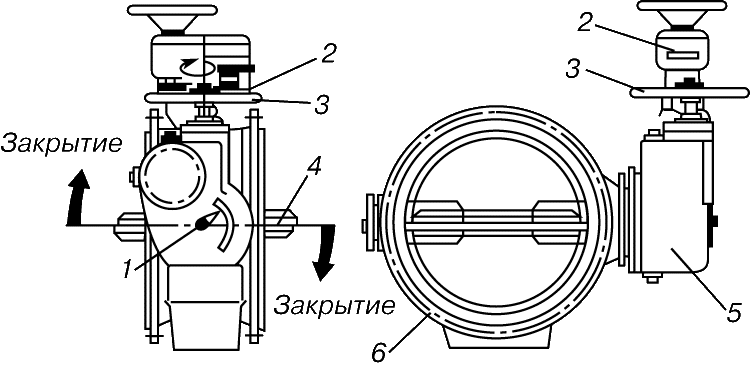

Дроссельный клапан.
Клапаны этого типа используются для регулирования и перекрытия расхода газа, жидкости или двухфазных потоков. Заслонка, толщина которой мала по сравнению с ее диаметром, похожа на две столовые тарелки, сложенные навстречу друг другу. Корпус клапана сравнительно короткий, а проходное отверстие обычно имеет уплотнение из мягкого материала. Шток клапана проходит через заслонку. Когда клапан закрыт, заслонка располагается перпендикулярно потоку, плотно прилегая к мягкой прокладке в корпусе. При вращении штока в подшипниках заслонка поворачивается; когда клапан полностью открыт, заслонка располагается параллельно потоку.
Шаровой клапан.
В этом клапане регулирующий элемент представляет собой шар со сквозным отверстием. Шар расположен между двумя соосными седлами. Шток клапана может поворачивать шар на 90°. Когда клапан открыт, отверстие в шаре совпадает с отверстиями седел и жидкость движется беспрепятственно. В закрытом положении отверстие в шаре располагается перпендикулярно отверстиям в седлах, которые оказываются плотно перекрытыми поверхностью шара.

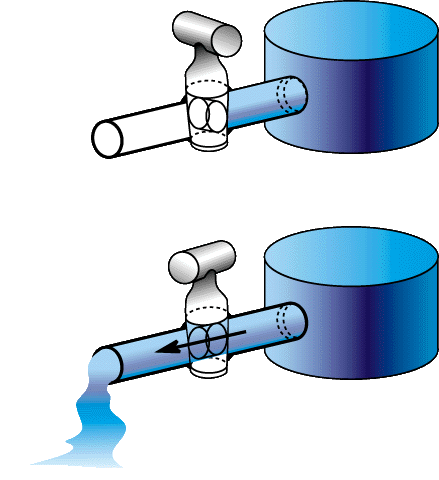

Пробковый кран.
Кран состоит из конической пробки, поворачивающейся в коническом отверстии корпуса. Когда кран открыт, жидкость проходит через отверстие, просверленное в пробке. Когда пробка повернута на 90°, своей сплошной частью она, подобно шару в описанном выше клапане, перекрывает поток. Краны бывают проходные, угловые и трехходовые.
Регулирующий клапан.
Этот клапан похож на редукционный. Регулирующий клапан имеет специальный привод, обычно пневматический или электрический, подключенный к автоматическому регулятору. Блок управления представляет собой устройство, которое измеряет расход жидкости, температуру или давление и сравнивает их с требуемым уровнем. Блок управления выдает команду, по которой устанавливается нужное положение рабочего органа. Движение рабочего органа в регулирующих клапанах может быть поступательным или вращательным; конструктивно они чаще всего бывают вентильного или дроссельного типа. Регулирующие клапаны широко применяются для регулирования давления или расхода жидкости. Такой клапан редко бывает полностью закрытым или открытым. В регулирующем клапане происходит дросселирование потока, которое сопровождается падением давления. В связи с этим такой клапан должен иметь высокую стойкость к эрозионному воздействию потока жидкости. Падение давления может приводить к возникновению кавитации в жидкости и шума в потоках газа или пара (см. КАВИТАЦИЯ). Разработаны специальные конструкции регулирующих клапанов с повышенной кавитационной стойкостью и пониженным шумом. Регулирующие клапаны работают в более неблагоприятных условиях, чем большинство клапанов других типов.
Дренажно-предохранительные клапаны.
Предохранительные и дренажные клапаны – устройства для автоматического снижения давления в замкнутых сосудах, когда оно достигает опасного предела. Эти клапаны используются в самых разнообразных технических устройствах от кофеварок, кастрюль-скороварок и бойлерных систем отопления до электростанций, где давление достигает 30 МПа, и силовых гидравлических систем, в которых давление может достигать 70 МПа. Между предохранительными и дренажными клапанами имеется определенное различие. Предохранительный клапан представляет собой специальный тип дренажного клапана с пружиной, который предназначен для мгновенного открытия, чтобы выпустить сразу большое количество пара или газа, а затем снова резко закрыться. Дренажные клапаны используются для связи с атмосферой в системах с жидкостью, а предохранительные – в газовых и паровых системах высокого давления.
Дренажный клапан приоткрывается, когда давление в сосуде достигает установленного (невысокого) значения, и медленно увеличивает выпуск жидкости при возрастании давления. Дренажный клапан обычно используется там, где нежелательно или нет необходимости выпускать большие объемы рабочего тела.
ПРИВОДЫ
Клапаны обычно имеют тот или иной привод. Простейшим приводом является маховичок линейного клапана или рычаг поворотного. Для вращения маховичка могут быть использованы специальные устройства, например зубчатая передача. Часто применяются силовые гидро- или пневмоприводы. Такие приводы могут развивать значительные усилия, необходимые для перемещения штока клапанов, работающих в системах с высоким давлением либо расположенных в удаленных местах, а также для управления работой нескольких клапанов с одного пульта. В приводах мембранных клапанов с пружиной обычно используется сжатый воздух. Сжатый воздух перемещает мембрану со штоком в одном направлении, а пружина – в противоположном. В качестве приводов часто используются также электродвигатели. См. также СЕРВОМЕХАНИЗМ; АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ И РЕГУЛИРОВАНИЕ.
Подлесный Н.И., Рубанов В.Г. Элементы системы автоматического управления и контроля. Киев, 1982
