КАВИТАЦИЯ

Содержание статьи

• Закон Бернулли.
• Кавитационный коэффициент.
• Типы кавитации.
• Кавитация и техника.
• Эрозия.
• Вибрация.
• КПД и скорость.
• Шум.
• Биологическое действие.

КАВИТАЦИЯ, образование газовых пузырьков в жидкости. Термин был введен ок. 1894 британским инженером Р.Фрудом. Если давление в какой-либо точке жидкости становится равным давлению насыщенного пара этой жидкости, то жидкость в этом месте испаряется и образуется паровой пузырек. Примером может служить кипение воды. При нагревании воды давление ее насыщенного пара повышается. Когда достигается температура кипения, давление пара становится равным давлению окружающей среды, и в воде появляются паровые пузырьки.

Паровые пузырьки в жидкости легче образуются при пониженном давлении. Когда же давление окружающей среды становится больше давления насыщенного пара жидкости, кавитационный пузырек с силой схлопывается. Такое схлопывание пузырьков создает шум, вызывает вибрацию и повреждения конструкций, неблагоприятно отражается на работе соответствующих машин и механизмов. Местное понижение давления в жидкости происходит при быстром относительном движении тела и жидкости.

Закон Бернулли.

Согласно закону Бернулли, в жидкости без трения энергия постоянна вдоль линии тока. Это можно выразить равенством

где p – давление, r – плотность, а v – скорость. Индексы 0, 1 и 2 относятся к любым трем точкам на данной линии тока.

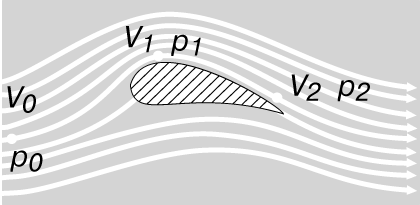

Из указанного равенства следует, что при увеличении скорости понижается местное давление (пропорционально квадрату скорости). Всякая частица жидкости, движущаяся по искривленной линии тока, например, огибающей профиль (рис. 1), ускоряется и претерпевает понижение местного давления. Если давление снижается до давления насыщенного пара, то возникает кавитация. Таков механизм явления кавитации на подводных крыльях, гребных винтах, лопатках турбин и лопастях насосов.

В случае жидкости, текущей по трубе, согласно закону сохранения массы (уравнению неразрывности), скорость жидкости увеличивается в местах сужения трубы, где также возможна кавитация.

Кавитационный коэффициент.

Явление кавитации совершенно одинаково и для потока, обтекающего неподвижное тело, и для среды, в которой движется тело. В обоих случаях важны лишь относительная скорость и абсолютное давление. Соотношение между давлением и скоростью, при которых происходит кавитация, дается безразмерным критерием s, который называется кавитационным коэффициентом (числом кавитации) и определяется выражением

где p_v – давление насыщенного пара жидкости при данной температуре.

Типы кавитации.

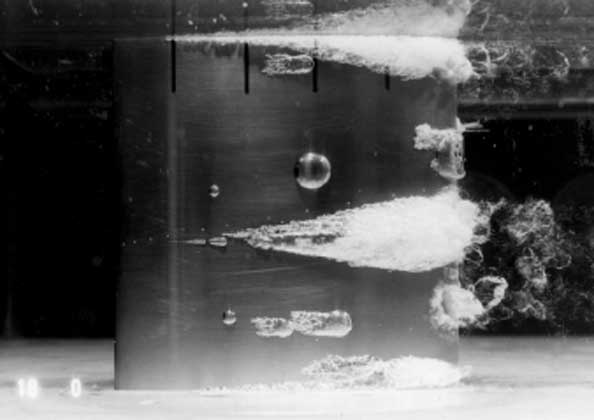

На рис. 2 представлена кавитация на неподвижном подводном крыле, снятая в высокоскоростной гидродинамической трубе. При определенной скорости течения воды местное давление у поверхности крыла понижается до давления водяного пара. На поверхности крыла появляются кавитационные каверны. Пузыри растут, смещаясь в направлении течения. (Поскольку пузыри образуются возле поверхности крыла, они имеют полусферическую форму.) Такой тип кавитации называется нестационарной (сбегающей) пузырьковой кавитацией. Если на поверхности имеется какой-нибудь выступ, то пузыри концентрируются на нем. Такая стационарная кавитация тоже показана на рис. 2.

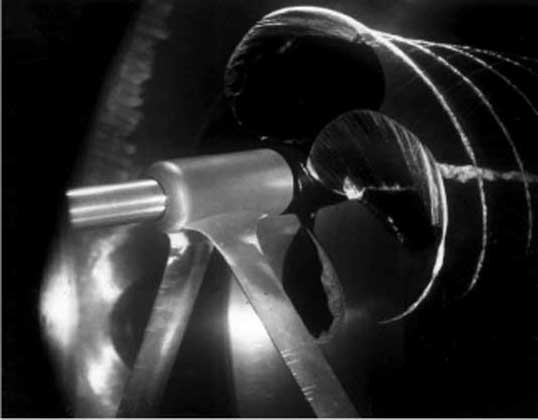

Кавитация может происходить в зоне вихрей, образующихся в местах повышенного сдвига и пониженного давления. Вихревая кавитация часто наблюдается на передней кромке подводных крыльев, на передних кромках лопастей и позади ступицы гребного винта. Возможно одновременное возникновение разных типов кавитации. На рис. 3 представлен морской гребной винт с вихревой кавитацией на передних кромках лопастей, стационарными кавитационными кавернами на поверхности лопастей и присоединенной вихревой кавитацией позади ступицы. Кавитация в жидкости, вызываемая звуковой волной, называется акустической.

Кавитация и техника.

Скорость течения обычно сильно снижается у задней кромки профиля. Здесь давление становится выше давления пара. Как только условия, благоприятные для кавитации, исчезают, пузырьки тут же схлопываются. Энергия, высвобождающаяся при схлопывании пузырей, весьма значительна.

Эрозия.

Большая энергия, рассеиваемая при схлопывании кавитационных пузырей, может приводить к повреждению поверхностей подводных конструкций, гребных винтов, турбин, насосов и даже узлов ядерных реакторов. Масштабы такого явления, называемого гидравлической эрозией, могут быть разными – от точечной поверхностной эрозии после многих лет эксплуатации до катастрофического выхода из строя больших конструкций.

Вибрация.

Кавитация на гребных винтах может вызывать периодические колебания давления, действующего на корпус судна и силовые установки. Кавитационная вибрация судна создает дискомфортные условия для пассажиров и команды.

КПД и скорость.

Кавитация может существенно увеличивать гидродинамическое сопротивление, в результате чего снижается коэффициент полезного действия гидравлического оборудования. Чрезмерная кавитация на гребном винте может уменьшить его тягу и ограничить максимальную скорость судна; кавитация может также быть причиной снижения производительности турбины или насоса и даже срыва его работы.

Шум.

Некоторая часть энергии, высвобождающейся при схлопывании кавитационных пузырей, преобразуется в звуковые волны. Такой шум особенно нежелателен на военно-морских судах, поскольку повышает вероятность их обнаружения.

Как правило, кавитация нежелательна (в морской и турбонасосной технике). Но в некоторых случаях ее вызывают намеренно. Примером может служить кавитационный гидромонитор. Большая энергия, высвобождающаяся при схлопывании кавитационных пузырей в водяной струе, используется для бурения (за счет эрозии) горных пород и для обработки поверхностей.

Биологическое действие.

При ультразвуковом медицинском обследовании в биологических тканях могут возникать и расти кавитационные пузырьки. При наличии кавитации ультразвук большой интенсивности может вызвать повреждение тканей. См. также ГИДРОЛОКАТОР; УЛЬТРАЗВУК.
