АВИАЦИОННО-КОСМИЧЕСКИЕ КОНСТРУКЦИИ. Здесь рассматриваются основные (силовые) элементы конструкций самолетов и воздушно-космических летательных аппаратов, современные материалы и важные конструктивные особенности авиационно-космической техники.
ОСНОВНЫЕ ОСОБЕННОСТИ КОНСТРУКТИВНЫХ СХЕМ САМОЛЕТОВ
Аэродинамические характеристики.
Элементы конструкции самолета должны обладать высокой прочностью, так как они подвержены воздействию больших нагрузок при полете, посадке и движении самолета по земле. В то время как форма стационарных наземных сооружений, например зданий или мостов, может быть определена конструктором из соображений прочности и экономичности, конструкция самолета должна, кроме того, удовлетворять ряду жестких дополнительных требований, в частности аэродинамических. Например, крыло должно выдерживать изгибающие и крутящие силы и моменты, возникающие в результате нестационарного силового воздействия воздушного потока на поверхность крыла. Наиболее эффективно такие нагрузки выдерживает жестко заделанная балка, однако такая конструкция непригодна с точки зрения аэродинамики, согласно которой поперечные сечения крыла должны быть тонкими, хорошо обтекаемыми профилями. Этот пример иллюстрирует важную особенность авиационных конструкций, при проектировании которых наряду с выполнением требований прочности необходимо обеспечивать высокие аэродинамические характеристики.
Весовые характеристики.
Второй характерной особенностью авиационно-космических конструкций является стремление снизить их вес до минимально возможного. В противном случае самолет или ракета не сможет взлететь или взять на борт необходимый полезный груз. По этой причине проектирование и расчет авиационно-космических конструкций проводят с такой точностью, что допускается только тот вес, который совершенно необходим для прочности. Столь малый вес конструкции может быть достигнут только в результате использования тонких и удлиненных конструктивных элементов из высокопрочных материалов.
Конструктивные соображения.
Таким образом, две основные особенности, которые отличают авиационные конструкции от наземных инженерных сооружений, – это влияние аэродинамических нагрузок на форму конструкции и использование исключительно легких удлиненных и тонкостенных элементов из высокопрочных материалов. На различных этапах развития авиации предлагались различные конструктивные решения для самолетов. Существует очевидная связь между оптимальной конструкцией самолета и его скоростью. Интересно отметить, что некоторые конструктивные решения, принятые на ранней стадии развития авиации, оказались приемлемыми и для современных самолетов, летающих в том же диапазоне скоростей. Так, сварной фюзеляж из стальных трубок во время Первой мировой войны был новинкой, позволившей улучшить характеристики истребителей и увеличить скорости их полета до 160 км/ч. Подобные конструкции стали совершенно непригодными для истребителей времен Второй мировой войны, которые летали со скоростями около 640 км/ч. С другой стороны, спортивные самолеты и самолеты для личного пользования, появившиеся намного позднее, редко развивают скорость больше 160 км/ч, и в конструкциях их фюзеляжей успешно применяются свариваемые металлические трубки.
АВИАЦИЯ ДО ПЕРВОЙ МИРОВОЙ ВОЙНЫ
На протяжении первых десятилетий развития авиации конструкторы пытались оптимизировать конструкцию самолета путем экспериментирования с различными вариантами и схемами. Оказалось, что многие конструктивные схемы, которые предлагались в заявках на изобретения в 1930-х годах, имели свои прототипы, которые уже предлагались в начале этого столетия, но были отвергнуты и с течением времени забыты. Одна существенная особенность, общая для всех самолетов, построенных до Первой мировой войны, заключалась в том, что на них применялись исключительно тонкие крылья. Тогда считалось, что требуемая подъемная сила может быть достигнута только на очень тонких, плоских или слегка изогнутых аэродинамических поверхностях. Такое тонкое крыло, подобное тонкой пластине, изгибается даже под действием небольшой нагрузки. Для того чтобы обеспечить требуемые жесткость и прочность, крыло подкреплялось наружными расчалками.
Расчалочный моноплан.
На раннем этапе развития авиации успешно использовались две компоновочные схемы самолетов – расчалочный моноплан (рис. 1, а) и биплан (рис. 2). Примерами монопланов являются самолеты конструкции Альберто Сантоса-Дюмона и Луи Блерио. Бипланы конструировали братья Райт.

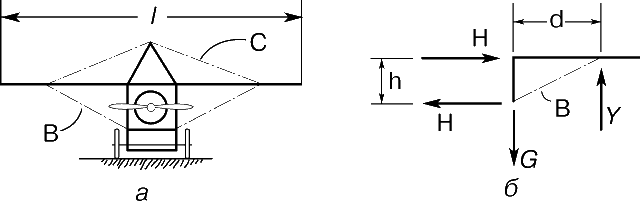

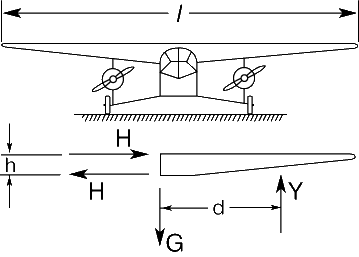

Простой анализ равновесия сил и моментов показывает, каким образом внешние расчалки и распорки усиливают прочность конструкции. На рис. 1,б видно, что вес G самолета уравновешен подъемной силой Y, возникающей при обтекании крыла воздушным потоком. Подъемная сила приложена на расстоянии d от центра тяжести и создает момент Yd. Этот момент должен быть уравновешен моментом сил реакции, поскольку система крыло – расчалка находится в равновесии, как показано на рис. 1,б. Под действием подъемной силы нижняя расчалка натягивается, а верхняя – ослабляется. Следовательно, в полете верхняя расчалка не передает никаких усилий на фюзеляж, и силы реакции будут возникать только в месте соединения крыла с нижней расчалкой. Это силы H на рис. 1,б. Их величина может быть вычислена из условия равновесия для моментов:
Из этого простого алгебраического уравнения находим величину горизонтальной силы реакции H:
Формула (2) показывает, что горизонтальная сила реакции тем меньше, чем больше расстояние h между крылом и местом крепления нижней расчалки к фюзеляжу. Когда самолет приземляется или движется по полосе, подъемная сила на крыле небольшая, так как она пропорциональна квадрату скорости. В таких условиях часть веса крыла должна удерживаться верхней расчалкой, а нижняя расчалка при этом разгружается. По этой причине верхняя расчалка называется «посадочной», или обратной, а нижняя – «полетной», или несущей. Тонкое крыло не способно выдерживать большие нагрузки. Поэтому необходимо увеличивать расстояние h, т.е. крепить несущую расчалку вблизи шасси, а верхнюю – к пилону, который в этих целях размещают над фюзеляжем.
Расчалочный биплан.

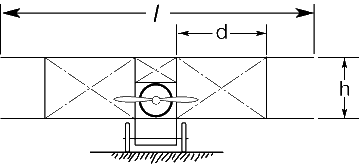

Для увеличения вертикальных расстояний при креплении расчалок была предложена конструкция биплана (рис. 2). Расстояние между верхним и нижним крыльями биплана соответствует расстоянию h, рассмотренному выше в связи с конструкцией моноплана, тогда как в качестве d принимается расстояние между распоркой и фюзеляжем. Уравнения (1) и (2) применимы к биплану, который позволяет увеличить высоту h по сравнению с монопланом.
Авиационные материалы.
В конструкциях первых самолетов применялись в основном прочные породы дерева, такие, как ель и бамбук. Существовало мнение, что тяжелые материалы, вроде металлов, непригодны для изготовления авиационных конструкций. Сталь использовалась для расчалок. Древесина, несомненно, превосходный конструкционный материал, успешно воспринимающий изгибающие нагрузки при небольшом собственном весе. При этом внешние обводы крыла и фюзеляжа получали путем натягивания полотна на деревянный каркас.
Проблема лобового сопротивления.
Главным недостатком расчалочных конструкций является большое лобовое сопротивление (сила сопротивления поступательному движению аппарата в воздухе) вследствие наличия множества вспомогательных элементов конструкции, таких, как расчалки, распорки, колеса шасси, валы и амортизаторы посадочного устройства, которые подвергаются воздействию воздушного потока. Такой самолет мог развить относительно небольшую максимальную скорость (мировой рекорд скорости полета в 1910 составлял лишь 106 км/ч).
КАРКАСНЫЕ КОНСТРУКЦИИ
Для увеличения скорости самолета пришлось кардинальным образом изменить его конструкцию – перейти к каркасным конструкциям. Основой каркасного самолета является его фюзеляж, в который заключены кабина экипажа, пассажирский салон и грузовые отсеки. На фюзеляж передаются также большие нагрузки, которые действуют на хвостовое оперение самолета при совершении быстрого маневра. Силовой набор каркасной конструкции, показанной на рис. 3,а, обладает малым весом и в то же время способен выдержать значительные нагрузки.
Сварные фюзеляжи из стальных трубок.

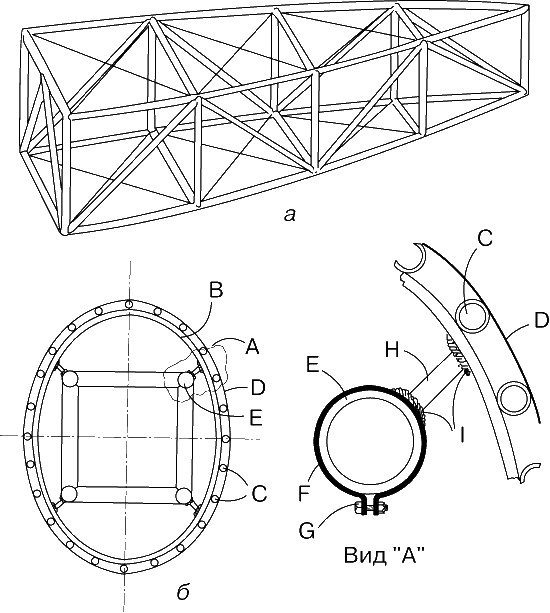

Некоторые первые самолеты имели каркасные фюзеляжи, собранные из еловых или бамбуковых брусков, скрепленных стальной проволокой. Однако такие конструкции были недостаточно прочны; существенным продвижением вперед явилась сварная конструкция фюзеляжа из стальных трубок, предложенная в годы Первой мировой войны А.Фоккером. Фоккер использовал для самолетных конструкций мягкую сталь с содержанием углерода менее 0,12%, так как изготовленные из нее элементы легко свариваются друг с другом. Вначале такой тип фюзеляжа считали ненадежным, но постепенно он нашел широкое применение, а с появлением высокопрочных хромомолибденовых трубок удалось существенно снизить вес фюзеляжа.
Фюзеляжи с разъемными соединениями элементов.
Совершенно другие авиационные конструкции разрабатывались в Англии, где считали сварку ненадежным способом соединения и отдельные элементы каркаса соединяли с помощью механических, часто весьма искусных разъемов. Отказ от сварки открыл англичанам широкие возможности применения алюминиевых сплавов и высоколегированных сталей, которые не поддавались сварке. Эти высокопрочные материалы позволили снизить вес конструкции самолета, несмотря на дополнительный вес соединений. Главным недостатком фюзеляжа с разъемными соединениями элементов была высокая стоимость изготовления, даже если самолеты выпускались большими сериями. Производство сварных фюзеляжей из стальных трубок обходилось намного дешевле.
Обшивка.
Чтобы создать комфортные условия для пассажиров, каркас необходимо покрыть обшивкой. Более того, еще в начале века было установлено, что для повышения скорости и уменьшения сопротивления необходимо, чтобы наружная поверхность самолета была гладкой. Самой простой обшивкой было полотно, которое натягивалось на балочный каркас и затем покрывалось краской или лаком. Однако получаемая таким образом форма не имела плавных обводов: внешние элементы каркаса выпирали из-под обшивки. Очевидно, что при таких неуклюжих формах невозможно было добиться плавного обтекания с минимальным сопротивлением. Чтобы устранить этот недостаток, конструкторы скоростных самолетов начали применять каркасный фюзеляж из шпангоутов овальной формы, скрепленных с балками (лонжеронами) и продольными стрингерами, как показано на рис. 3,б. Эти шпангоуты и стрингеры придавали прямоугольному каркасу хорошо обтекаемую форму. Однако выступы по-прежнему выпирали из-под полотняной обшивки, и для их устранения конструкторы стали применять обшивку из тонкой фанеры.
Крылья биплана.
Типичной схемой каркасных самолетов был биплан, который использовался почти повсеместно в годы Первой мировой войны. Ему отдавали предпочтение до середины 1930-х годов. Летчики-истребители отрицательно относились к монопланам, и их основной аргумент состоял в том, что биплан более маневрен. Действительно, биплан обладает хорошей маневренностью из-за небольшого размаха своих крыльев, вследствие чего вес самолета сосредоточен вблизи фюзеляжа. Авиационные инженеры формулируют это свойство иначе, говоря, что биплан обладает небольшим моментом инерции.

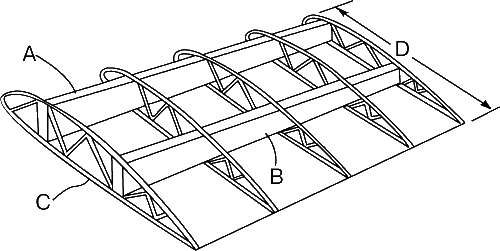

Традиционная конструкция деревянного крыла биплана показана на рис. 4. Она содержит два главных несущих элемента – лонжероны крыла. Внешний обвод крыла формируется с помощью элементов, называемых нервюрами, и натянутой на них полотняной обшивки. Эта авиационная конструкция оставалась неизменной до 1920-х годов, когда авиационная промышленность Англии перешла на цельнометаллические конструкции. Теперь лонжероны начали изготавливать из полос высоколегированной стали, а нервюры – из стальных или алюминиевых пластин посредством штамповки нужных профилей. Лонжероны и нервюры собирались в ажурную конструкцию каркасного типа.
Моноплан с высокорасположенным крылом.

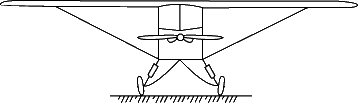

Монопланы с высокорасположенным крылом появились в 1930-х годах и быстро стали популярными в качестве двухместных самолетов для личного пользования и учебно-тренировочных самолетов взамен бипланной схемы. Даже после Второй мировой войны многие самолеты этого типа имели расчалки.
Такой моноплан значительно отличался от своего предшественника. Его намного более толстое крыло расположено над фюзеляжем, и вместо расчалок применены стойки. Стойки могут воспринимать большие усилия как сжатия, так и растяжения, и одна стойка заменяет пару расчалок. Такой самолет не содержит ряда элементов конструкции расчалочного моноплана и имеет значительно меньшее лобовое сопротивление (рис. 5).
Свободнонесущий моноплан.
Важным шагом вперед по сравнению с бипланом стала схема свободнонесущего моноплана, нашедшая широкое применение в 1920-х годах в самолетах Фоккера. На рис. 6 показана принципиальная схема фоккеровского высокоплана, на котором были установлены многие рекорды на дальность полета. Применительно к этой схеме обратимся еще раз к уравнению (1), выражающему равенство моментов. Теперь силы H – это силы растяжения или сжатия, действующие на фланцы лонжерона, и h – расстояние между фланцами. Нагрузку на фланец можно уменьшить, увеличив расстояние между фланцами, для чего необходимо увеличить толщину сечения крыла. Конструкция крыла Фоккера с относительной толщиной (отношение максимальной толщины профиля к хорде крыла) 20% обладает хорошими аэродинамическими характеристиками.
Свободнонесущее крыло конструкции Фоккера имело деревянные лонжероны и нервюры и обшивку из фанеры. Очень прочное и жесткое, оно все же было несколько тяжелее других аналогичных конструкций. В ряде стран, например в Англии, Италии и Советским Союзе, были созданы металлические свободнонесущие крылья со стальными и алюминиевыми лонжеронами и нервюрами и полотняной обшивкой. В дальнейшем применение металлической обшивки позволило существенно повысить прочность крыла. Такое крыло обычно называют крылом с работающей обшивкой. Методы изготовления и сборки, а также расчет таких конструкций существенно отличаются от методов, используемых для крыла каркасной конструкции.
МОНОКОКОВАЯ КОНСТРУКЦИЯ
Принцип монокока.
С увеличением скоростей полета самолета все более важной становилась проблема уменьшения лобового сопротивления. Вполне естественным шагом при этом стала замена полотняной обшивки крыла металлической обшивкой, изготавливаемой из тонких листов алюминиевых сплавов. Металлическая обшивка позволила устранить прогибы между нервюрами и, следовательно, более точно воспроизвести формы, рекомендованные аэродинамиками на основе теоретических расчетов и экспериментальных исследований в аэродинамических трубах. Одновременно изменилась конструкция фюзеляжа. Прямоугольный силовой каркас был помещен внутрь оболочечной конструкции, составленной из легких шпангоутов и стрингеров; такая конструкция лучше удовлетворяла требованиям аэродинамики к форме фюзеляжа. На одномоторных самолетах переднюю часть фюзеляжа тоже стали обшивать листовым металлом, чтобы уменьшить вероятность возникновения пожара. Когда потребовалось улучшить гладкость поверхности, полотняную обшивку заменили фанерной или металлической по всей длине фюзеляжа, но такая обшивка стала чрезмерно дорогой и тяжелой. Было слишком расточительно так увеличивать вес конструкции и не использовать ее возросшие прочностные свойства для восприятия аэродинамических нагрузок.
Следующий шаг был очевиден. Так как внешняя оболочка фюзеляжа стала достаточно прочной, появилась возможность убрать внутренний каркас. В этом состоит принцип монококовой конструкции. Монокок – это цельная оболочка, форма которой удовлетворяет требованиям аэродинамики и в то же время является достаточно прочной для того, чтобы воспринимать и передавать нагрузки, возникающие при полете, посадке и движении самолета по земле. Термин «монокок» – гибрид, составленный из греческого и французского слов и дословно переводимый как «цельная раковина». Этот термин применяют к крыльям и фюзеляжам, у которых обшивка является главным несущим элементом.

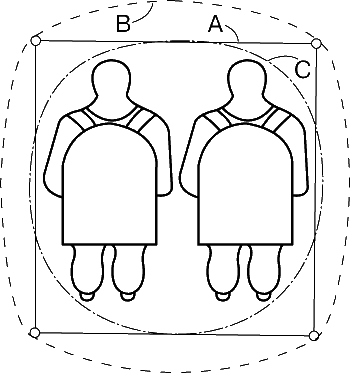

Второе важное достоинство монококовой конструкции иллюстрирует рис. 7. Сечение каркасной конструкции, предназначенной для размещения внутри нее двух человек, имеет прямоугольную форму, изображенную сплошной линией. Внешняя оболочка фюзеляжа с полотняной обшивкой показана штриховой линией. Внешний обвод монококового фюзеляжа, в котором помещаются два человека, представлен штрих-пунктирной линией. С помощью планиметра легко установить, что площадь поперечного сечения монококовой конструкции на 33% меньше, чем для хорошо обтекаемого каркасного фюзеляжа. При прочих равных условиях сопротивление фюзеляжа пропорционально площади его поперечного сечения. Следовательно, монококовая конструкция, в первом приближении, позволяет уменьшить сопротивление на 33% только за счет меньшей площади поперечного сечения по сравнению с каркасной конструкцией. К тому же появляется выигрыш в подъемной силе вследствие лучшего обтекания и гладкости поверхности. Однако каркасные конструкции из-за меньшей стоимости их производства и относительно меньшего веса продолжали использовать для тихоходных самолетов даже после Второй мировой войны. Монококовые конструкции применяли на самолетах, летающих со скоростями более 320 км/ч.
Тонкостенные монококи.
Типичный тонкостенный монокок для транспортного самолета изготавливают обычно из тонких пластин алюминиевого сплава, которым придают форму, согласующуюся с требованиями аэродинамики. Эту оболочку подкрепляют поперечными силовыми элементами – шпангоутами, и продольными силовыми элементами – лонжеронами или стрингерами. (Эти термины относятся к конструкции фюзеляжа. В конструкции крыла продольные силовые элементы – стрингеры, а поперечные – нервюры.) На рис. 8 показано, как устроен типичный монококовый фюзеляж. (Эту конструкцию сейчас принято называть «полумонокок» или «усиленный монокок», тогда как термин «чистый монокок» или просто «монокок» используют для внешних оболочек, имеющих минимум подкрепляющих элементов или не имеющих их вовсе.)
Вследствие больших размеров фюзеляжа и сравнительно небольших аэродинамических нагрузок оболочку монокока делают очень тонкой (обычно от 0,5 до 1,5 мм). Такая тонкая оболочка сохраняет свою форму, если на нее действуют силы растяжения, но она коробится под действием сил сжатия или срезывающих усилий. На рис. 9 показано действие сил сжатия на металлическую пластину прямоугольной формы. Такие силы сжатия испытывают, например, металлические панели, ограниченные по краям стрингерами, на верхней части фюзеляжа, когда аэродинамические силы, действующие на хвостовое оперение самолета, направлены вверх.

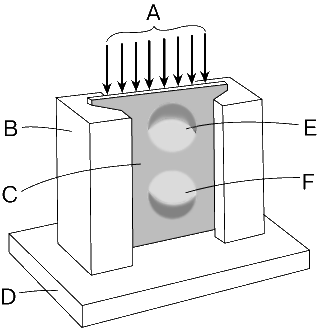

Согласно законам механики твердого тела, критическое напряжение (т.е. нагрузка на единицу площади), при котором плоская пластина начинает коробиться, можно вычислить по формуле
где fкр – критическое напряжение, вызывающее коробление пластины, Е – модуль упругости материала, t – толщина и b – ширина пластины между опорами (в реальной конструкции это расстояние между стрингерами). Например, если панель толщиной 0,5 мм и шириной 150 мм изготовлена из алюминиевого сплава, то ее модуль упругости равен приблизительно 70 000 МПа. Подставляя эти значения в формулу (3), получим, что величина критического напряжения, при котором наступает коробление обшивки, составляет 2,8 МПа. Это значительно меньше предела текучести (280 МПа) и предела прочности (440 МПа) материала.
Материал монокока будет использоваться неэффективно, если коробление означает утрату способности пластины выдерживать нагрузку. К счастью, это не так. Испытания, проведенные Национальным институтом стандартов и технологии США, показали, что нагрузки, действующие на край панели, могут значительно превышать величину критической нагрузки, соответствующей началу коробления, поскольку нагрузка, приложенная к панели, почти полностью воспринимается полосками материала у ее краев.
Общая ширина этих полосок была названа Т.фон Карманом «эффективной шириной» пластины. Согласно его теории, предельная нагрузка, испытываемая панелью в момент ее разрушения вследствие возникновения текучести материала вблизи зажатых кромок, может быть вычислена по формуле
Здесь P – суммарная нагрузка, действующая на панель в момент разрушения, t – толщина панели, E – модуль упругости и fтек – предел текучести материала (напряжение, при котором деформация начинает увеличиваться без дальнейшего увеличения нагрузки). Расчеты по формулам (3) и (4) показывают, что критическая нагрузка, вызывающая коробление, примерно на порядок меньше предельной нагрузки, вызывающей разрушение. Этот вывод необходимо учитывать при проектировании самолета.
Использование тонких пластин в закритическом для коробления состоянии является одной из главных отличительных черт тонкостенных монококовых конструкций. Успехи в создании транспортных самолетов, бомбардировщиков и истребителей во время Второй мировой войны были бы невозможны без понимания того факта, что коробление тонкой пластины не вызывает ее разрушения. В более консервативных областях технической механики, таких, как проектирование мостов и зданий, коробление панелей не допускается. С другой стороны, тысячи самолетов летают, и при этом часть металлических пластин в их конструкциях работает в условиях коробления большую часть полетного времени. Правильно сконструированные панели, испытывающие коробление в полете, становятся абсолютно гладкими, как только самолет совершит посадку и исчезнут аэродинамические нагрузки, действующие на конструкцию в полете.
Тонкостенная балка.
Другой вид коробления относится к тонкостенной балке – важному элементу авиационных конструкций. Концепция тонкостенной балки разъясняется на рис. 10. При действии силы W на свободный конец тонкостенной балки ее верхний фланец будет подвергаться воздействию растягивающих усилий, а нижний – воздействию сжимающих усилий. Величину сил, действующих на фланцы, можно вычислить из условия статического равновесия. Срезывающее усилие, создаваемое силой W, передается по тонкой стенке балки. Такая тонкая пластина теряет устойчивость и начинает коробиться при довольно небольшой нагрузке. На ней образуются диагональные складки, т.е. конфигурация ее коробления существенно отличается от полусферических выпуклостей, появляющихся при короблении поверхности пластины вследствие ее сжатия.
Г.Вагнер разработал практический метод расчета напряжений в тонкостенной балке в условиях образования складок на стенках и доказал экспериментально, что можно спроектировать тонкостенную балку, которая не разрушается при действии полетных нагрузок, в 100 раз превышающих нагрузки, при которых начинается коробление тонкой стенки. Деформации остаются упругими, и складки исчезают полностью при снятии нагрузки.

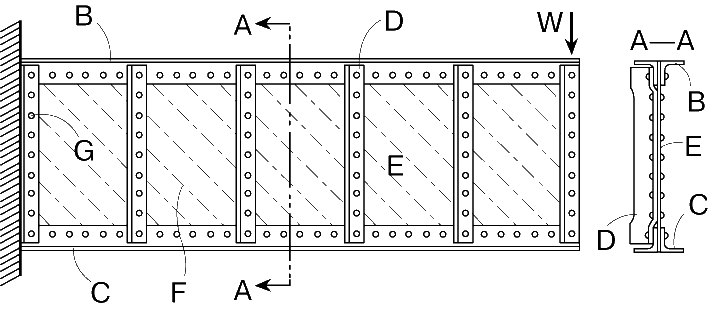

Вследствие изгиба всей конструкции под действием нагрузки, показанной на рис. 10, верхний фланец балки растягивается, а нижний – сжимается. При появлении складок тонкая стенка работает как совокупность большого числа диагональных расчалок, которые принимают на себя срезывающие усилия подобно внешним расчалкам крыла расчалочного моноплана (рис. 1). Назначение вертикальных стоек – сохранить расстояние между фланцами балки.
В 1930-х годах концепция тонкостенной балки стала повсеместно использоваться в авиастроении при конструировании тонкостенных монококов, в частности, для лонжеронов крыла со стенками, воспринимающими срезывающие усилия.
Компоновка конструктивных элементов в тонкостенных монококах.

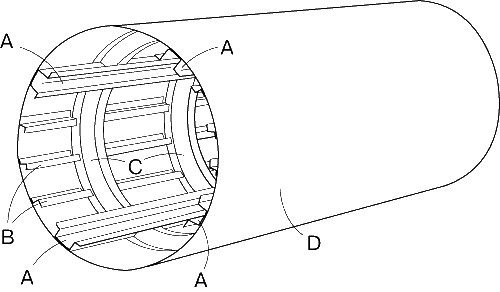

Идеальный тонкостенный монококовый фюзеляж состоит из тонких пластин, подкрепленных большим числом более или менее равномерно распределенных стрингеров и шпангоутов, как показано на рис. 8. Однако в самом фюзеляже приходится делать вырезы, в которых размещаются иллюминаторы и двери на пассажирских самолетах или пушечные турели и люки для бомбометания на военных самолетах. В случае больших отверстий, как, например, на тяжелых самолетах, предназначенных для перевозки полностью снаряженной гусеничной техники, или на торпедоносцах, которые несут внутри фюзеляжа большие торпеды, концентрация напряжений около вырезов становится серьезной проблемой. Часто края таких вырезов усиливают с помощью прочных лонжеронов. На некоторых самолетах в фюзеляжах приходится предусматривать столь большое число вырезов, что конструктор предпочитает использовать несущие свойства четырех главных лонжеронов и применяет короткие стрингеры только как вспомогательные силовые элементы, так как разрезанный силовой элемент не способен передавать нагрузку.
Вследствие того что нагрузки воздействуют в основном на четыре главных элемента конструкции, такой тип фюзеляжа является фактически промежуточным между каркасной конструкцией и усиленным монококом. Его можно рассматривать как частично усиленный монокок. Такие монококи чаще применяют для крыльев, чем для фюзеляжей, поскольку в крыльях самолета приходится размещать убирающиеся элементы шасси, баки с топливом, двигатели, убирающиеся закрылки, элероны, пулеметы, пушки и многочисленные второстепенные детали. Наиболее серьезные проблемы, обусловленные нарушением целостности усиленной монококовой конструкции, связаны с размещением шасси и топливных баков, потому что эти агрегаты находятся вблизи корневой части крыла, где конструкция должна быть наиболее прочной. Кроме того, на многих компоновках не допускается прохождение крыла сквозь фюзеляж, поскольку это пространство необходимо для размещения экипажа, пассажиров или двигателей. Поэтому в конструкции крыла применяют два прочных лонжерона, как это делается на моноплане с высокорасположенным крылом. Пространство между двумя лонжеронами можно использовать для размещения вышеупомянутых агрегатов и узлов. На участках крыла, не имеющих прорезей, обшивка подкрепляется стрингерами, которые способствуют дополнительному увеличению прочности крыла. Тем не менее, основную часть нагрузки берут на себя два главных лонжерона.

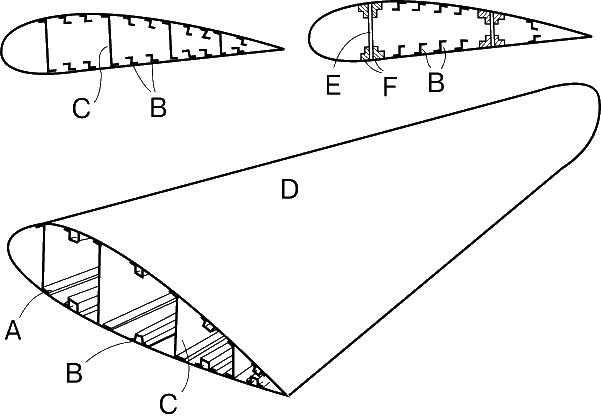

Чисто монококовую конструкцию имеют внешние консоли крыла (рис. 11). Нагрузки воспринимаются обшивкой и продольными силовыми элементами консоли. Различие между вертикальной стенкой и лонжероном заключается в том, что у стенки стыковочный элемент имеет ту же форму, что и остальные стрингеры, тогда как лонжерон крепится с помощью более массивных фланцев.
Концепция толстостенной монококовой конструкции.
В годы Второй мировой войны скорость опытных самолетов стала приближаться к скорости звука, и тонкостенные монококовые конструкции перестали удовлетворять возросшим требованиям. Одним из факторов, способствовавших повышению скоростей полета, явилось создание т.н. ламинарных профилей крыла, которые имели очень низкое сопротивление. Однако преимущества ламинарных крыльев могли быть реализованы только при условии точного соблюдения требуемой формы поверхности крыла, и малейшие нарушения гладкости поверхности (выступающие заклепки или углубления для потайных заклепок) сводили к нулю все преимущества ламинарного профиля. По этой причине тонкостенные усиленные монококи оказались непригодными для создания крыла с ламинарным обтеканием для высокоскоростных самолетов.
Другим фактором, требующим точного соблюдения формы крыла и фюзеляжа высокоскоростных самолетов, является неустойчивость трансзвукового потока. В трансзвуковых течениях очень небольшие изменения формы обтекаемой поверхности могут вызвать полное изменение картины обтекания и появление скачков уплотнения, которые приводят к резкому возрастанию силы сопротивления.
Поскольку выдержать точно нужную форму поверхности, изготавливаемой из тонких пластин, очень трудно, пришлось пойти на увеличение толщины обшивки авиационных конструкций. Еще одним основанием для увеличения толщины обшивки являлась недостаточная величина строительной высоты (расстояния h на рис. 6) конструкции крыла самолета. Рассчитанные на высокие скорости полета профили крыла должны быть очень тонкими (максимальная относительная толщина крыльев для сверхзвуковых самолетов и ракет обычно составляет менее 10% хорды). Нагрузки, действующие на нижнюю и верхнюю поверхности такого крыла, очень велики, и их может выдержать только толстая обшивка.
Концепция сэндвича.

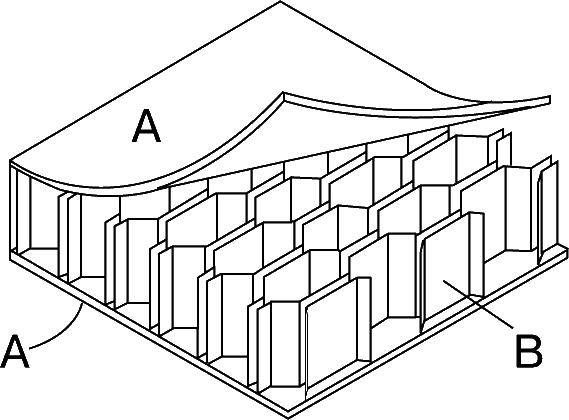

Первой толстостенной конструкцией, использовавшей концепцию сэндвича (многослойной конструкции), была обшивка на истребителе «Хэвилленд Москито». В этой конструкции пространство между двумя тонкими прочными обшивками (несущими слоями) заполнено значительно более легким материалом; такая составная панель способна выдерживать более значительные изгибающие нагрузки, чем две несущие обшивки без заполнителя, соединенные вместе. Кроме того, эта многослойная конструкция остается легкой, так как заполнитель имеет небольшую плотность. В качестве примера легкой многослойной конструкции, обладающей повышенной прочностью, можно привести упаковочный картон, в котором между двумя внешними листами картона находится гофрированная бумажная прослойка. Многослойный картон обладает большей жесткостью на изгиб и прочностью, чем лист картона, соответствующий ему по весу. Важным фактором, препятствующим короблению поверхности, является способность панели выдерживать изгибающие нагрузки. Толстостенные многослойные обшивки, обладающие повышенной жесткостью на изгиб, не допускают коробления поверхности при обычных летных ситуациях и способствуют сохранению гладкой формы поверхности крыла и фюзеляжа. Несущие слои соединяются со слоем из заполнителя с помощью клея. Клепка не используется, и это обеспечивает гладкость поверхности.
Методы производства многослойных конструкций.

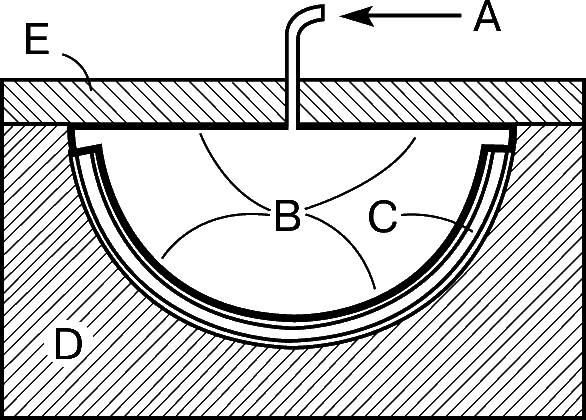

Для производства элементов многослойных конструкций сложной формы используют несколько методов. Один из них разъясняется на рис. 12. Изготавливают пресс-форму, точно воспроизводящую нужную форму многослойного элемента. Слои многослойной конструкции смазывают синтетическим клеем и помещают в пресс-форму. Обшивка многослойной конструкции накрывается оболочкой из герметического материала, например из прочной резины, и пресс-форма плотно закрывается крышкой. Внутрь оболочки под давлением нагнетают горячий пар, и под действием высокой температуры и равномерного давления пара клей отвердевает и надежно соединяет несущие слои с наполнителем. Такая формовочная технология может использоваться для изготовления конструктивных элементов сложной формы с искривленными стенками переменной толщины.
Во время Второй мировой войны синтетические клеи и технология склеивания слоевых конструкций нашли широкое применение в авиационной промышленности. Эта технология обеспечивала прочное соединение таких разнородных материалов, как древесина и металлы, и позволила наладить дешевое производство обшивок с гладкими поверхностями.
Разрушение многослойной конструкции.
Как и в случаях каркасных конструкций и тонкостенных монококов, разрушение многослойной конструкции начинается на той стороне, которая подвергается сжатию. Из-за большой толщины многослойной панели сжимающее усилие, вызывающее потерю устойчивости и коробление, существенно превышает то значение, при котором на поверхности тонкостенных усиленных монококов впервые появляются признаки коробления. Отношение этих величин может достигать 20 или даже 50. Следует, однако, помнить, что тонкостенные монококи могут работать при нагрузках, намного превышающих критическую нагрузку начала коробления, тогда как коробление поверхности многослойной обшивки всегда вызывает разрушение последней.
Критическую нагрузку, вызывающую потерю устойчивости многослойной обшивки, можно оценить, используя методы расчета однородных пластин и однослойных оболочек. Однако сравнительно небольшое сопротивление срезу материала легкого заполнителя заметно уменьшает величину критического напряжения, и этим эффектом нельзя пренебрегать.

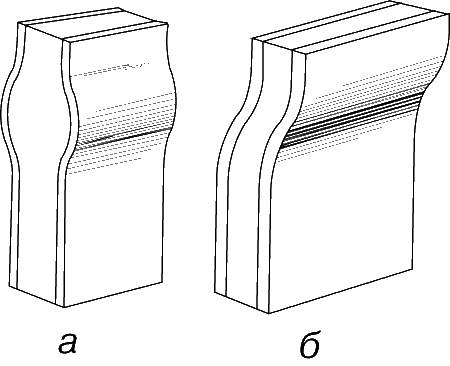

Потеря устойчивости многослойной конструкции обычно приводит к короблению или образованию складок на поверхности тонких несущих оболочек. На рис. 13 показаны два вида неустойчивости: симметричное вспучивание и перекос. Симметричное вспучивание возникает в случае большой толщины слоя с заполнителем, а перекос – в случае небольшой толщины такого слоя.
Критическое напряжение, вызывающее потерю устойчивости многослойной конструкции, сопровождаемую появлением обеих форм коробления поверхности, можно определить по формуле
где fкр – критическое значение напряжения для несущих слоев, Ef – модуль упругости материала несущего слоя, Ec – модуль упругости материала заполнителя, Gc – модуль сдвига материала заполнителя.
В качестве примера рассмотрим многослойную конструкцию с несущими слоями из алюминиевого сплава и пористым заполнителем из ацетилцеллюлозного волокна. Модуль упругости алюминиевого сплава составляет приблизительно 70 000 МПа, а для материала заполнителя он равен 28 МПа. Модуль сдвига для материала заполнителя равен 14 МПа. Подставляя эти значения в формулу (5), найдем, что критическое значение напряжения для коробления равно 150 МПа.
Отметим, что в соотношение (5) не входят геометрические характеристики панели. Следовательно, критическое напряжение не зависит от толщин несущих слоев и слоя с заполнителем. Единственной возможностью повысить несущую способность конструкции по отношению к короблению является использование заполнителя с лучшими механическими свойствами.
Другие типы толстостенных оболочек.
После Второй мировой войны были разработаны и внедрены в производство различные модификации описанной выше первоначальной многослойной конструкции. На рис. 14 показана сотовая конструкция. В ней промежуточным слоем служит сотовый (ячеистый) заполнитель. На рис. 15 показан другой тип многослойной конструкции, в которой заполнителем является гофрированный алюминий. Эта конструкция, сходная с упаковочным картоном, характеризуется высокой жесткостью и устойчивостью, однако гофрированную ленту не следует соединять с несущими оболочками при помощи заклепок.

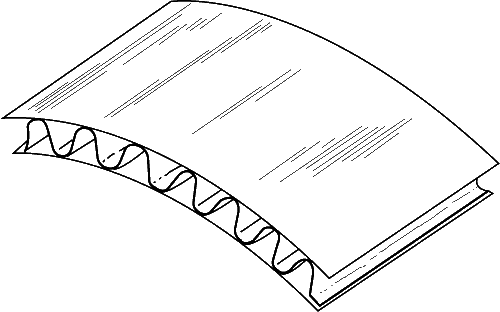

В других конструкциях обшивка и слой, усиливающий ее жесткость, вальцуются, и им придается форма сечения крыла или фюзеляжа. Наконец, для сильно нагруженных очень тонких крыльев было налажено производство обшивок переменной толщины из прочного алюминиевого сплава с максимальными толщинами около 19 мм. Такие прочные обшивки позволяют изготовить крыло, которое сохраняет свою форму даже без нервюр только за счет жесткости самой обшивки, усиленной тремя или четырьмя опирающимися на лонжероны стенками, работающими на срез.
СВЕРХЗВУКОВЫЕ САМОЛЕТЫ,КОСМИЧЕСКИЕ ЛЕТАТЕЛЬНЫЕ АППАРАТЫ И БАЛЛИСТИЧЕСКИЕ РАКЕТЫ
Развитие авиационно-космической техники характеризуется устойчивой тенденцией роста тяговооруженности (тяговооруженностью называется отношение тяги силовой установки летательного аппарата к его весу). Для самолетов вертикального взлета и посадки эта величина превышает единицу. Двигательная установка баллистической ракеты должна создавать тягу, намного превышающую вес ракеты, чтобы поднять ее со стартового стола, ускорить и вывести на нужную траекторию.
Непрерывный рост тяговооруженности и скоростей полета привел к появлению летательных аппаратов, которые все в меньшей степени зависят от аэродинамических сил, создаваемых крылом. Размеры крыльев стали уменьшаться (на баллистических ракетах они вообще отсутствуют). Однако планирующие летательные аппараты, запускаемые в космическое пространство с помощью стартовых ускорителей, должны иметь крылья для возвращения на землю.
Крылья и стабилизаторы для сверхзвуковых летательных аппаратов меньше, чем у дозвуковых летательных аппаратов, не только по площади; они также тоньше и имеют меньшее удлинение. Крылья и поверхности хвостового оперения сверхзвуковых летательных аппаратов имеют стреловидную или треугольную форму. Толщина обшивки таких крыльев намного больше, чем у крыльев дозвуковых летательных аппаратов.
Примеры тонкостенных оболочек.
Снижение веса является первоочередной задачей проектирования космического летательного аппарата. Многие достижения в области создания тонкостенных оболочек обязаны своим происхождением этому требованию.
Типичными примерами такой конструкции являются жидкостная ракета-носитель «Атлас» и конструкция твердотопливной ракеты. Для «Атласа» была создана специальная монококовая оболочка с наддувом. Ракета с двигателем на твердом топливе получается посредством наматывания на оправку, имеющую форму твердотопливного заряда, стеклянной нити и пропитки намотанного слоя специальной смолой, которая отверждается после вулканизации. При такой технологии получается сразу и несущая оболочка летательного аппарата, и ракетный двигатель с соплом.
Были спроектированы возвращаемые космические аппараты с оболочкой конической формы, которая покрывалась слоем теплозащитного материала, подверженного абляции при высоких температурах (концепция охлаждения с помощью уносимого покрытия).
Вследствие малости сил гравитации в космосе и на Луне были созданы уникальные конструкции. Например, оболочка лунного модуля содержит панели, которые не коробятся на Луне, но стали бы коробиться от собственного веса на Земле.
См. также КОСМОСА ИССЛЕДОВАНИЕ И ИСПОЛЬЗОВАНИЕ; РАКЕТА.
АЭРОКОСМИЧЕСКИЕ МАТЕРИАЛЫ
Многие материалы теряют свою прочность при высоких температурах, которые возникают в сверхзвуковом полете. Поэтому для аэрокосмических летательных аппаратов особый интерес представляют легкие жаропрочные материалы.
До конца 1950-х годов основными авиационными материалами для летательных аппаратов, движущихся с числами Маха не больше двух (число Маха – это отношение скорости полета к скорости звука), были алюминиевые сплавы и стали. Титан стал экономически доступен в начале 1960-х годов, и его сплавы использовали в конструкциях летательных аппаратов с числом Маха до 3. Созданы металлические суперсплавы и порошковые материалы, получаемые спеканием порошков карбида кремния или лития с алюминием или титаном. Созданы также композиционные материалы, в которых пластиковая (полимерная) основа армируется стеклянными, кевларовыми или углеродистыми нитями. Композиционные материалы широко используются в самолетостроении и космической технике из-за их хороших весовых и механических характеристик, позволяющих создать легкие и прочные конструкции, работающие и при повышенных температурах.
См. также СПЛАВЫ; ПЛАСТМАССЫ.
АЭРОКОСМИЧЕСКИЕ КОНСТРУКЦИИ
Транспортные самолеты и истребители.

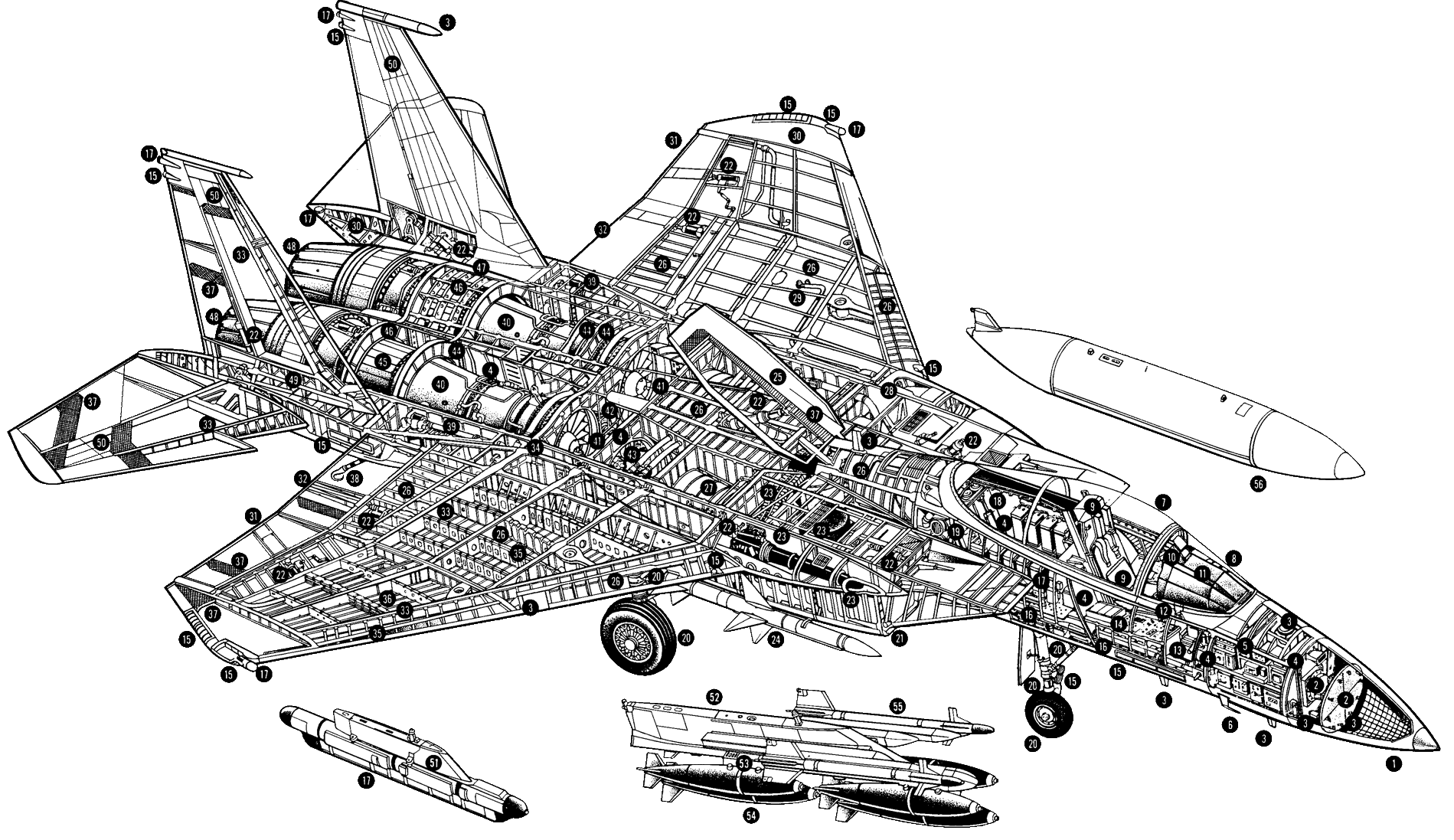

Типичная компоновка современного транспортного самолета состоит из усиленного монококового фюзеляжа с двухлонжеронными крыльями и двухлонжеронными элементами хвостового оперения. В конструкциях самолетов используются в основном алюминиевые сплавы, однако для отдельных элементов конструкции применяются и другие материалы. Так, сильно нагруженные корневые части крыла могут быть изготовлены из титанового сплава, а рулевые поверхности – из композиционного материала с полиамидными или стеклянными нитями. В хвостовом оперении некоторых самолетов применяют графито-эпоксидные материалы. В конструкции современного самолета-истребителя воплощены самые последние достижения в области авиастроения. На рис. 16 показана конструкция типичного самолета-истребителя с многолонжеронным треугольным крылом и усиленным монококовым фюзеляжем. Отдельные элементы крыла и хвостового оперения этого самолета выполнены из композиционных материалов.
КК «Шаттл».
Орбитальный космический корабль «Шаттл» способен летать в атмосфере Земли с гиперзвуковыми скоростями. Крылья аппарата имеют многолонжеронный каркас; усиленный монокок кабины экипажа, как и крылья, изготовлен из алюминиевого сплава. Двери грузового отсека выполнены из графито-эпоксидного композиционного материала. Теплозащиту аппарата обеспечивают несколько тысяч легких керамических плиток, которыми покрывают части поверхности, подверженные воздействию больших тепловых потоков.
См. также КОСМИЧЕСКИЕ ПОЛЕТЫ ПИЛОТИРУЕМЫЕ; КОСМИЧЕСКИЙ КОРАБЛЬ «ШАТТЛ».
Космические станции.
Орбитальный космический корабль предполагается применять для монтажа долговременных космических станций. Опыт, полученный при эксплуатации российской орбитальной космической станции «Мир», используется для разработки международной космической станции «Фридом». Инженеры-конструкторы решают проблему выведения блоков и элементов конструкции долговременной орбитальной станции с последующей ее сборкой в космосе.
См. также КОСМИЧЕСКАЯ СТАНЦИЯ.
Гиммельфарб А.Л. Основы конструирования в самолетостроении. М., 1971
Житомирский Г.И. Конструкция самолетов. М., 1991
