ЭЛЕКТРИЧЕСКАЯ ЭНЕРГИЯ, один из самых важных видов энергии. Электроэнергия в своей конечной форме может передаваться на большие расстояния потребителю.

ЭЛЕКТРОЭНЕРГЕТИКА

Производство и распределение электроэнергии.

На районной (т.е. приближенной к источникам энергоресурсов) электростанции электроэнергия вырабатывается чаще всего электромашинными генераторами переменного тока. Для уменьшения потерь при ее передаче и распределении напряжение, снимаемое на выходные электрогенератора, повышается трансформаторной подстанцией. Затем электроэнергия передается по высоковольтным линиям электропередачи (ЛЭП) на большие расстояния, которые могут измеряться сотнями километров. К ЛЭП подключен ряд распределительных подстанций, отводящих электроэнергию к местным центрам электропотребления. Поскольку далее электроэнергия передается по улицам и населенным районам, на подстанциях напряжение для безопасности еще раз понижается трансформаторами. К понижающим трансформаторам подстанций подключены линии магистральной сети. В удобных точках этой сети устанавливаются пункты ответвления для распределительной сети электропотребителей.

Электростанции.

Электростанции разных типов, расположенные в разных местах, могут быть объединены высоковольтными ЛЭП в энергосистему. В этом случае постоянную (базовую) нагрузку, потребляемую на всем протяжении суток, берут на себя атомные электростанции (АЭС), высокоэффективные паротурбинные тепловые электростанции и электроцентрали (ТЭС и ТЭЦ), а также гидроэлектростанции (ГЭС). В часы повышенной нагрузки к общей сети ЛЭП энергосистемы дополнительно подключаются гидроаккумулирующие электростанции (ГАЭС), газотурбинные установки (ГТУ) и менее эффективные ТЭС, работающие на ископаемом топливе.

Электроснабжение от энергосистем имеет существенные преимущества перед снабжением от изолированных электростанций: улучшается надежность энергоснабжения, лучше используются энергоресурсы района, снижается себестоимость электроэнергии за счет наиболее экономичного распределения нагрузки между электростанциями, уменьшается требуемая резервная мощность и т.д.

Коэффициент нагрузки.

Потребительская нагрузка изменяется в зависимости от времени суток, месяца года, погоды и климата, географического расположения и экономических факторов.

Максимального (пикового) уровня нагрузка может достигать на протяжении всего лишь нескольких часов в году, но мощность электростанции или энергосистемы должна быть рассчитана и на пиковую нагрузку. Кроме того, избыток, или резерв, мощности необходим для того, чтобы можно было отключать отдельные энергоблоки для технического обслуживания и ремонта. Резервная мощность должна составлять около 25% полной установленной мощности.

Эффективность использования электростанции и энергосистемы можно характеризовать процентным отношением электроэнергии (в киловатт-часах), фактически выработанной за год, к максимально возможной годовой производительности (в тех же единицах). Коэффициент нагрузки не может быть равен 100%, так как неизбежны простои энергоблоков для планового технического обслуживания и ремонта в случае аварийного выхода из строя.

КПД электростанции.

Термический КПД электростанции, работающей на угле, можно приближенно характеризовать массой угля в килограммах, которая сжигается для получения одного киловатт-часа электроэнергии. Этот показатель (удельный расход топлива) неуклонно снижался от 15,4 кг/кВтЧч в 1920-х до 3,95 кг/кВтЧч в начале 1960-х, но к 1990-м годам постепенно повысился до 4,6 кг/кВтЧч. Повышение в значительной мере объясняется введением пылезолоуловителей и газоочистителей, съедающих до 10% выходной мощности электростанции, а также переходом на экологически более чистый уголь (с низким содержанием серы), на который многие электростанции не были рассчитаны.

В процентном выражении термический КПД современной ТЭС не превышает 36%, в основном из-за потерь тепла, уносимого отходящими газами – продуктами горения.

У АЭС, работающих при более низких температурах и давлениях, несколько меньший полный КПД – около 32%.

Газотурбинные установки с котлом-утилизатором (парогенератором, использующим тепло выхлопных газов) и дополнительной паровой турбиной могут иметь КПД более 40%.

Термический КПД паротурбинной электростанции тем больше, чем выше рабочие температуры и давления пара. Если в начале 20 в. эти параметры составляли 1,37 МПа и 260° C, то в настоящее время обычны давления свыше 34 МПа и температуры свыше 590° C (АЭС работают при более низких температурах и давлениях, чем самые крупные ТЭС, поскольку нормативами ограничивается максимально допустимая температура активной зоны реактора).

На современных паротурбинных электростанциях пар, частично отработавший в турбине, отбирается в ее промежуточной точке для повторного нагревания (промежуточного перегрева) до исходной температуры, причем могут быть предусмотрены две или более ступеней промперегрева. Пар из других точек турбины отводится для предварительного нагрева питательной воды, подводимой к парогенератору. Такие меры намного повышают термический КПД.

Экономика электроэнергетики.

В таблице представлены ориентировочные данные о потреблении электроэнергии на душу населения в некоторых странах мира.

Таблица "Годовое потребление электроэнергии на душу населения"

ГОДОВОЕ ПОТРЕБЛЕНИЕ ЭЛЕКТРОЭНЕРГИИ НА ДУШУ НАСЕЛЕНИЯ (кВт·ч, начало 1990-х годов)
Норвегия	22485	Бразилия	1246
Канада	14896	Мексика	1095
Швеция	13829	Турция	620
США	10280	Либерия	535
ФРГ	6300	Египет	528
Бельгия	5306	Китай	344
Россия	5072	Индия	202
Япония	5067	Заир	133
Франция	4971	Индонезия	96
Болгария	4910	Судан	50
Италия	3428	Бангладеш	39
Польша	3327	Чад	14

ПАРОТУРБИННЫЕ ЭЛЕКТРОСТАНЦИИ

Основную долю электроэнергии, производимой во всем мире, вырабатывают паротурбинные электростанции, работающие на угле, мазуте или природном газе.

Парогенераторы.

Парогенератор паротурбинной электростанции, работающей на ископаемом топливе, представляет собой котельный агрегат с топкой, в которой сжигается топливо, испарительными поверхностями, в трубах которых вода превращается в пар, пароперегревателем, повышающим температуру пара перед подачей в турбину до значений, достигающих 600° C, промежуточными (вторичными) пароперегревателями для повторного перегрева пара, частично отработавшего в турбине, экономайзером, в котором входная питательная вода нагревается отходящим топочным газом, и воздухоподогревателем, в котором топочный газ отдает свое остаточное тепло воздуху, подводимому к топке.

Для подачи в топку воздуха, необходимого для горения, применяются вентиляторы, создающие в ней искусственную, или принудительную, тягу. В одних парогенераторах тяга создается вытяжными вентиляторами (дымососами), в других – приточными (напорными), а чаще всего и теми и другими, что обеспечивает т.н. уравновешенную тягу с нейтральным давлением в топке.

При сгорании топлива негорючие компоненты, содержание которых может достигать 12–15% полного объема битуминозного и 20–50% бурого угля, оседают на подовине топочной камеры в виде шлака или сухой золы. Остальное проходит через топку в виде пыли, от которой полагается очищать отходящие газы, прежде чем выпускать их в атмосферу. Пылезолоочистка осуществляется циклонами и электрофильтрами, в которых частицы пыли заряжаются и осаждаются на коллекторных проволоках или пластинах, имеющих заряд противоположного знака.

Нормативами для новых электростанций ограничивается выброс в атмосферу не только твердых частиц, но и диоксида серы. Поэтому непосредственно перед дымовой трубой в газоходах предусматриваются химические скрубберы, часто устанавливаемые после электрофильтров. В скрубберах (мокрых или сухих) с помощью различных химических процессов из отходящих газов удаляют серу.

Из-за высокой требуемой степени пылезолоочистки в настоящее время применяют еще и тканевые рукавные фильтры с встряхиванием и обратной продувкой, содержащие сотни больших тканевых рукавов – фильтровальных элементов.

Электрогенераторы.

Электромашинный генератор приводится во вращение т.н. первичным двигателем, например турбиной. Вращающийся вал первичного двигателя связан соединительной муфтой с валом электрогенератора, который обычно несет на себе магнитные полюса и обмотки возбуждения. Магнитное поле тока, создаваемого в обмотке возбуждения небольшим вспомогательным генератором или полупроводниковым устройством (возбудителем), пересекает проводники обмотки статора (неподвижной станины генератора), благодаря чему в этой обмотке наводится переменный ток, который снимается с выходных зажимов генератора. Большие трехфазные генераторы вырабатывают три отдельных, но согласованных между собой тока в трех отдельных системах проводников, напряжение на которых достигает 25 кВ. Проводники присоединены к трехфазному повышающему трансформатору, с выхода которого электроэнергия передается по трехфазным же высоковольтным ЛЭП в центры потребления.

Мощные современные турбогенераторы имеют замкнутую систему вентиляции с водородом в качестве охлаждающего газа. Водород не только отводит тепло, но и уменьшает аэродинамические потери. Рабочее давление водорода составляет от 0,1 до 0,2 МПа. Для более интенсивного охлаждения генератора водород может также подаваться под давлением в полые проводники статора. В некоторых моделях генераторов обмотки статора охлаждаются водой.
См. также ЭЛЕКТРОМАШИННЫЕ ГЕНЕРАТОРЫ И ЭЛЕКТРОДВИГАТЕЛИ.

В целях повышения эффективности охлаждения и уменьшения размеров генератора ведутся исследования возможности создания генератора, охлаждаемого жидким гелием.
См. также СВЕРХПРОВОДИМОСТЬ.

Паровые турбины.

Пар от пароперегревателей парогенератора, поступивший в турбину, проходит через систему профилированных входных сопел (сопловой аппарат). При этом давление и температура пара понижаются, а скорость сильно увеличивается. Высокоскоростные струи пара ударяются о венец из рабочих лопаток (с аэродинамическим профилем), закрепленных на роторе турбины, и энергия пара преобразуется в энергию вращения ротора.

Пар проходит через последовательность направляющих и рабочих лопаточных решеток, пока его давление не понизится примерно до 2/3 атмосферного, а температура – до уровня (32–38° C), минимально необходимого для предотвращения конденсации пара.

На выходе турбины пар обтекает пучки труб конденсатора, по которым прокачивается холодная вода, и, отдавая тепло воде, конденсируется, благодаря чему здесь поддерживается небольшой вакуум. Конденсат, скапливающийся в нижней части конденсатора, откачивается насосами и, пройдя через ряд нагревательных теплообменников, возвращается в парогенератор, чтобы снова начать цикл. Пар для этих нагревательных теплообменников отбирается из разных точек парового тракта турбины со все более высокой температурой соответственно повышению температуры возвратного потока конденсата.

Поскольку для конденсатора требуются большие количества воды, крупные ТЭС целесообразно строить рядом с большими водоемами. Если запасы воды ограничены, то строятся градирни. В градирне вода, использованная для конденсации пара в конденсаторе, закачивается на вершину башни, откуда стекает по многочисленным перегородкам, распределяясь тонким слоем по поверхности большой площади. Входящий в башню воздух поднимается за счет естественной тяги или принудительной тяги, создаваемой мощными вентиляторами. Движение воздуха ускоряет испарение воды, которая за счет испарения охлаждается. При этом 1–3% охлаждающей воды теряется, уходя в виде парового облака в атмосферу. Охлажденная вода подается снова в конденсатор, и цикл повторяется. Градирни применяют и в тех случаях, когда вода забирается из водоема, – чтобы не сбрасывать отработанную теплую воду в естественный водный бассейн.

Мощность самых крупных паровых турбин достигает 1600 МВт. Ступени высокого, промежуточного и низкого давления могут быть выполнены на одном роторе, и тогда турбина называется одновальной. Но крупные турбины часто выпускаются в двухвальном исполнении: ступени промежуточного и низкого давления монтируются на роторе, отдельном от ступени высокого давления. Максимальная температура пара перед турбиной зависит от типа сталей, применяемых для паропроводов и пароперегревателей, и, как правило, составляет 540–565° C, но может достигать и 650° C.
См. также ТУРБИНА.

Регулирование и управление.

Прежде всего необходимо точно поддерживать стандартную частоту вырабатываемого переменного тока. Частота тока зависит от частоты вращения вала турбины и генератора, а поэтому необходимо в полном соответствии с изменениями внешней нагрузки регулировать поток (расход) пара на входе в турбину. Это осуществляется при помощи очень точных регуляторов с компьютерным управлением, воздействующих на входные регулирующие клапаны турбины. Микропроцессорные контроллеры координируют работу разных блоков и подсистем электростанции. Компьютеры, находящиеся в центральной диспетчерской, автоматически осуществляют пуск и останов паровых котлов и турбин, обрабатывая данные, поступающие более чем из 1000 разных точек электростанции. Автоматизированные системы управления (АСУ) следят за синхронностью работы всех электростанций энергосистемы и регулируют частоту и напряжение.

ДРУГИЕ ВИДЫ ЭЛЕКТРОСТАНЦИЙ

Гидроэлектростанции.

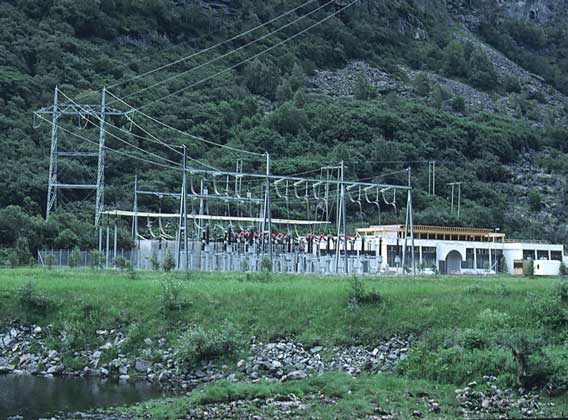

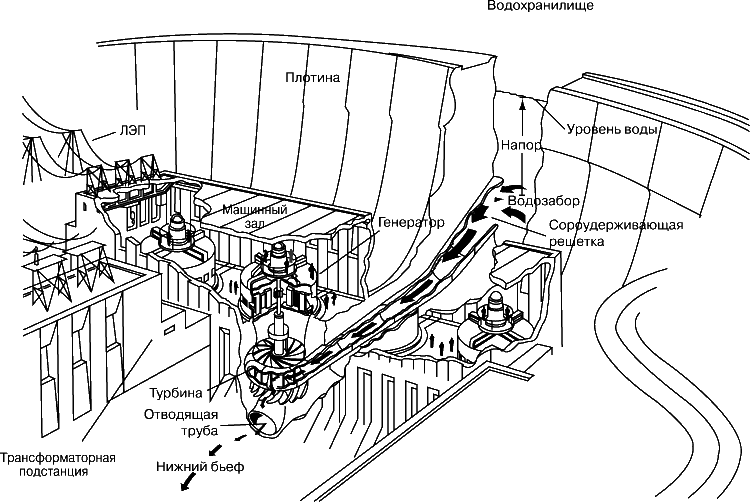

Около 23% электроэнергии во всем мире вырабатывают ГЭС. Они преобразуют кинетическую энергию падающей воды в механическую энергию вращения турбины, а турбина приводит во вращение электромашинный генератор тока. Самый крупный в мире гидроэнергоблок установлен в Итайпу на р. Парана, там, где она разделяет Парагвай и Бразилию. Его мощность равна 750 МВт. Всего на ГЭС в Итайпу установлено 18 таких блоков.

Гидроаккумулирующие электростанции (ГАЭС) оборудуются агрегатами (гидравлическими и электрическими машинами), которые по своей конструкции способны работать как в турбинном, так и в насосном режиме. В часы малых нагрузок ГАЭС, потребляя электроэнергию, перекачивает воду из низового водоема в верховой, а в часы повышенных нагрузок в энергосистеме использует запасенную воду для выработки пиковой энергии. Время пуска и смены режимов составляет несколько минут.
См. также ГИДРОЭНЕРГЕТИКА.

Газотурбинные установки.

ГТУ довольно широко применяются на малых электростанциях, принадлежащих муниципалитетам или промышленным предприятиям, а также в качестве «пиковых» (резервных) блоков – на крупных электростанциях. В камерах сгорания ГТУ сжигается мазут или природный газ, и высокотемпературный газ высокого давления воздействует на рабочие колеса турбины примерно так же, как и пар в паровой турбине. Вращающийся ротор газовой турбины приводит во вращение электрогенератор, а также воздушный компрессор, который подводит к камере сгорания воздух, необходимый для горения. Примерно 2/3 энергии поглощается компрессором; горячие выхлопные газы после турбины выводятся в дымовую трубу. По этой причине КПД газотурбинных установок не очень высок, но зато малы и капитальные затраты в сравнении с паровыми турбинами той же мощности. Если ГТУ используется на протяжении лишь нескольких часов в году в периоды пиковой нагрузки, то высокие эксплуатационные расходы компенсируются низкими капитальными, так что применение ГТУ для обеспечения до 10% полной выходной мощности электростанции оказывается экономически целесообразным.

В комбинированных парогазотурбинных энергетических установках (ПГУ) высокотемпературные выхлопные газы газовой турбины направляются не в дымовую трубу, а в котел-утилизатор, который вырабатывает пар для паровой турбины. КПД такой установки выше, чем у лучшей паровой турбины, взятой отдельно (около 36%).

Электростанции с ДВС.

На электростанциях, принадлежащих муниципалитетам и промышленным предприятиям, для привода электрогенераторов часто применяются дизельные и бензиновые двигатели внутреннего сгорания.
См. также ДВИГАТЕЛЬ ТЕПЛОВОЙ.

У двигателей внутреннего сгорания низкий КПД, что связано со спецификой их термодинамического цикла, но этот недостаток компенсируется низкими капитальными расходами. Мощность самых больших дизелей составляет около 5 МВт. Их преимуществом являются малые размеры, позволяющие с удобством располагать их рядом с электропотребляющей системой в хозяйстве муниципалитета или на заводе. Они не требуют больших количеств воды, так как не приходится конденсировать выхлопные газы; достаточно охлаждать цилиндры и смазочное масло. На установках с большим числом дизелей или бензиновых двигателей их выхлопные газы собираются в коллектор и направляются на парогенератор, что существенно повышает общий КПД.

Атомные электростанции.

На АЭС электроэнергия вырабатывается так же, как и на обычных ТЭС, сжигающих ископаемое топливо, – посредством электромашинных генераторов, приводимых во вращение паровыми турбинами. Но пар здесь получается за счет деления изотопов урана или плутония в ходе управляемой цепной реакции, протекающей в ядерном реакторе. Теплоноситель, циркулирующий через охлаждающий тракт активной зоны реактора, отводит выделяющуюся теплоту реакции и непосредственно либо через теплообменники используется для получения пара, который подается на турбины.

Капитальные расходы на строительство АЭС крайне велики по сравнению с расходами на электростанции, сжигающие ископаемое топливо, той же мощности: в США в среднем около 3000 долл./кВт, тогда как для ТЭС на угле – 600 долл./кВт. Но АЭС потребляет очень малые количества ядерного топлива, а это может оказаться весьма существенным для стран, которым иначе пришлось бы импортировать обычное топливо.
См. также ТЕПЛООБМЕННИК; ЯДЕР ДЕЛЕНИЕ; АТОМНАЯ ЭНЕРГЕТИКА; СУДОВЫЕ ЭНЕРГЕТИЧЕСКИЕ УСТАНОВКИ И ДВИЖИТЕЛИ.

Солнечные, ветровые, геотермальные электростанции.

Солнечная энергия преобразуется непосредственно в электроэнергию полупроводниковыми фотоэлектрическими генераторами тока, но капитальные затраты на эти преобразователи и их установку таковы, что стоимость установленной мощности оказывается в несколько раз выше, чем на ТЭС. Существует ряд крупных действующих гелиоэлектростанций; самая крупная из них, мощностью 1 МВт, находится в Лос-Анджелесе (шт. Калифорния). Коэффициент преобразования составляет 12–15%. Солнечную радиацию можно также использовать для выработки электроэнергии, концентрируя солнечные лучи при помощи большой системы зеркал, управляемой компьютером, на парогенераторе, установленном в ее центре на башне. Опытная установка такого рода мощностью 10 МВт была построена в шт. Нью-Мексико. Гелиоэлектростанции в США вырабатывают около 6,5 млн. кВтЧч в год.

Создатели ветровых электростанций мощностью 4 МВт, построенных в США, встретились с многочисленными трудностями из-за их сложности и больших размеров. В штате Калифорния был построен ряд «ветровых полей» с сотнями малых ветровых турбин, включенных в местную энергосистему. Ветровые электростанции окупаются только при условии, что скорость ветра больше 19 км/ч, а ветры дуют более или менее постоянно. К сожалению, они очень шумны и поэтому не могут располагаться вблизи населенных пунктов.
См. также ВЕТРОДВИГАТЕЛЬ.

Геотермальная электроэнергетика рассматривается в статье ЭНЕРГЕТИЧЕСКИЕ РЕСУРСЫ.

ПЕРЕДАЧА ЭЛЕКТРОЭНЕРГИИ

Электроэнергия, вырабатываемая генератором, отводится к повышающему трансформатору по массивным жестким медным или алюминиевым проводникам, называемым шинами. Шина каждой из трех фаз (см. выше) изолируется в отдельной металлической оболочке, которая иногда заполняется изолирующим элегазом (гексафторидом серы).

Трансформаторы повышают напряжение до значений, необходимых для эффективной передачи электроэнергии на большие расстояния.
См. также ТРАНСФОРМАТОР ЭЛЕКТРИЧЕСКИЙ.

Генераторы, трансформаторы и шины соединены между собой через отключающие аппараты высокого напряжения – ручные и автоматические выключатели, позволяющие изолировать оборудование для ремонта или замены и защищающие его от токов короткого замыкания. Защита от токов короткого замыкания обеспечивается автоматическими выключателями. В масляных выключателях дуга, возникающая при размыкании контактов, гасится в масле. В воздушных выключателях дуга выдувается сжатым воздухом или применяется «магнитное дутье». В новейших выключателях для гашения дуги используются изолирующие свойства элегаза.

Для ограничения силы токов короткого замыкания, которые могут возникать при авариях на ЛЭП, применяются электрические реакторы. Реактор представляет собой катушку индуктивности с несколькими витками массивного проводника, включаемую последовательно между источником тока и нагрузкой. Он понижает силу тока до уровня, допустимого для автоматического выключателя.

С экономической точки зрения, наиболее целесообразным, на первый взгляд, представляется открытое расположение большей части высоковольтных шин и высоковольтного оборудования электростанции. Тем не менее все чаще применяется оборудование в металлических кожухах с элегазовой изоляцией. Такое оборудование необычайно компактно и занимает в 20 раз меньше места, нежели эквивалентное открытое. Это преимущество весьма существенно в тех случаях, когда велика стоимость земельного участка или когда требуется нарастить мощность существующего закрытого распредустройства. Кроме того, более надежная защита желательна там, где оборудование может быть повреждено из-за сильной загрязненности воздуха.

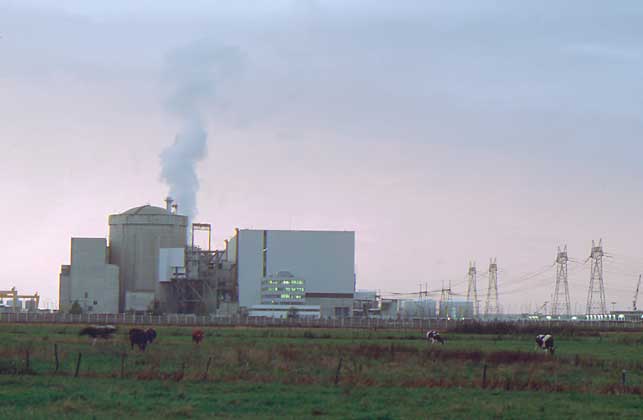

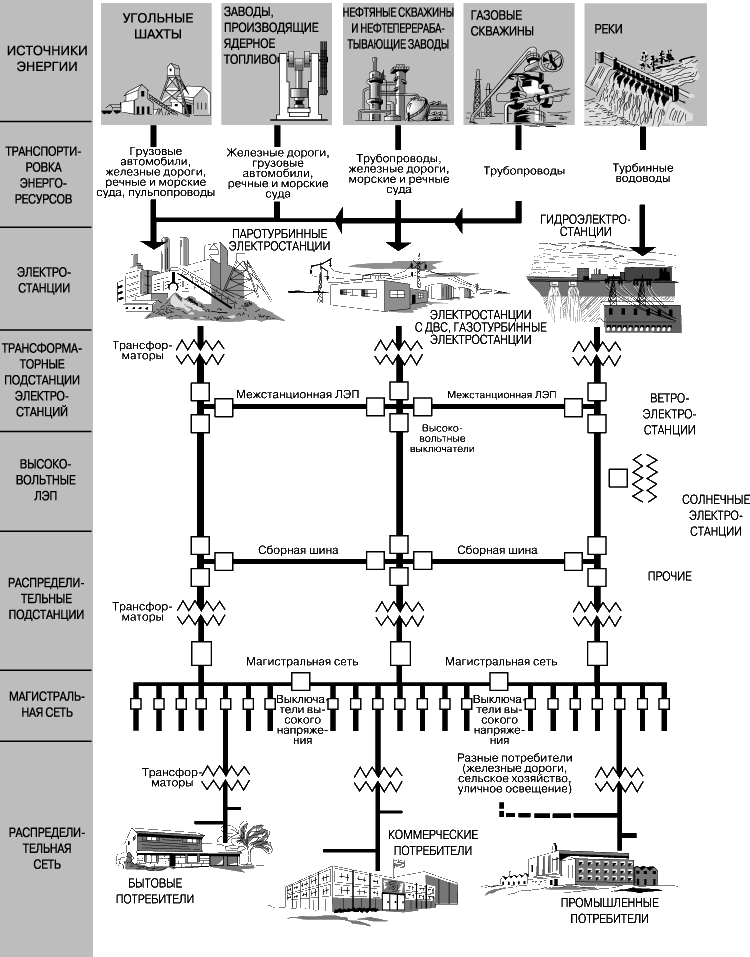

Для передачи электроэнергии на расстояние используются воздушные и кабельные линии электропередачи, которые вместе с электрическими подстанциями образуют электросети. Неизолированные провода воздушных ЛЭП подвешиваются с помощью изоляторов на опорах. Подземные кабельные ЛЭП широко применяются при сооружении электросетей на территории городов и промышленных предприятий. Номинальное напряжение воздушных ЛЭП – от 1 до 750 кВ, кабельных – от 0,4 до 500 кВ.

РАСПРЕДЕЛЕНИЕ ЭЛЕКТРОЭНЕРГИИ

На трансформаторных подстанциях напряжение последовательно понижается до уровня, необходимого для распределения по центрам электропотребления и в конце концов по отдельным потребителям. Высоковольтные ЛЭП через автоматические выключатели присоединяются к сборной шине распределительной подстанции. Здесь напряжение понижается до значений, установленных для магистральной сети, разводящей электроэнергию по улицам и дорогам. Напряжение магистральной сети может составлять от 4 до 46 кВ.

На трансформаторных подстанциях магистральной сети энергия ответвляется в распределительную сеть. Сетевое напряжение для бытовых и коммерческих потребителей составляет от 120 до 240 В. Крупные промышленные потребители могут получать электроэнергию с напряжением до 600 В, а также с более высоким напряжением – по отдельной линии от подстанции. Распределительная (воздушная или кабельная) сеть может быть организована по звездной, кольцевой или комбинированной схеме в зависимости от плотности нагрузки и других факторов. Сети ЛЭП соседних электроэнергетических компаний общего пользования объединяются в единую сеть.
