АДАПТИВНАЯ ОПТИКА
АДАПТИВНАЯ ОПТИКА, в астрономии – автоматическая оптико-механическая система, предназначенная для исправления в реальном времени атмосферных искажений изображения, которое дает телескоп. Системы адаптивной оптики применяются в оптических и инфракрасных телескопах наземного базирования для повышения четкости изображения. Они необходимы также для работы астрономических интерферометров, используемых для измерения размеров звезд и поиска их близких спутников, особенно планет. Системы адаптивной оптики имеют и неастрономические приложения: например, когда требуется наблюдать форму искусственных спутников Земли с целью их опознания. Разработка систем адаптивной оптики началась в 1970-е годы и приобрела особый размах в 1980-е в связи с программой «звездных войн», включавшей разработку лазерного противоспутникового оружия наземного базирования. Первые штатные системы активной оптики начали работать на крупных астрономических телескопах около 2000 года.
Атмосферные помехи.

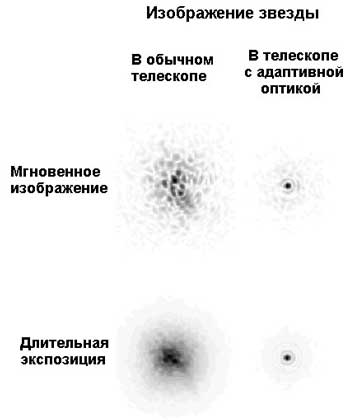

Идущие от космических источников лучи света, проходя сквозь неоднородную атмосферу Земли, испытывают сильные искажения. Например, волновой фронт света, приходящего от далекой звезды (которую можно считать бесконечно удаленной точкой), на внешней границе атмосферы имеет идеально плоскую форму. Но пройдя сквозь турбулентную воздушную оболочку и достигнув поверхности Земли, плоский волновой фронт теряет свою форму и становится похож на волнующуюся морскую поверхность. Это приводит к тому, что изображение звезды превращается из «точки» в непрерывно дрожащую и бурлящую кляксу. При наблюдении невооруженным глазом мы воспринимаем это как быстрое мигание и дрожание звезд. При наблюдении в телескоп вместо «точечной» звезды мы видим дрожащее и переливающееся пятно; изображения близких друг к другу звезд сливаются и становятся неразличимы по отдельности; протяженные объекты – Луна и Солнце, планеты, туманности и галактики – теряют резкость, у них пропадают мелкие детали.
Обычно на фотографиях, полученных телескопами, угловой размер мельчайших деталей составляет 2–3І; на лучших обсерваториях он изредка составляет 0,5І. Следует иметь в виду, что при отсутствии атмосферных искажений телескоп с объективом диаметром в 1 м дает угловое разрешение около 0,1І, а с объективом в 5 м дает разрешение в 0,02І. Фактически такое высокое качество изображения у обычных наземных телескопов никогда не реализуется из-за влияния атмосферы.
Пассивный метод борьбы с атмосферными искажениями заключается в том, что обсерватории строят на вершинах гор, обычно на высоте 2–3 км, выбирая при этом места с наиболее прозрачной и спокойной атмосферой (см. АСТРОКЛИМАТ). Но строить обсерватории и работать на высоте более 4,5 км практически невозможно. Поэтому даже на самых лучших высокогорных обсерваториях большая часть атмосферы располагается все же выше телескопа и существенно портит изображения.
Роль астронома-наблюдателя.
Вообще говоря, задачу «получить изображение лучше, чем дает атмосфера», в астрономии решают разными средствами. Исторически, в эпоху визуальных наблюдений в телескоп, астрономы научились внимательно ловить моменты хорошего изображения. В силу случайного характера атмосферных искажений в некоторые мгновения они становятся незначительными, и в изображении проявляются мелкие детали. Наиболее опытные и настойчивые наблюдатели часами караулили эти моменты и смогли таким образом зарисовать очень тонкие детали поверхности Луны и планет, а также обнаружить и измерить очень тесные двойные звезды. Но крайняя необъективность этого метода ярко проявилась в истории с марсианскими каналами: одни наблюдатели их видели, другие – нет.
Применение в астрономии фотопластинок позволило выявить множество новых объектов, недоступных глазу из-за их низкой яркости. Однако фотоэмульсия при слабой освещенности имеет очень малую чувствительность к свету, поэтому в начале 20 в. при астрономическом фотографировании требовались многочасовые экспозиции. За это время атмосферное дрожание заметно снижает качество изображения по сравнению визуальным.
Некоторые астрономы пытались бороться с этим явлением, самостоятельно исполняя роль активной и отчасти адаптивной оптических систем. Так, американские астрономы Дж.Э.Килер (Keeler J.E., 1857–1900) и В.Бааде (Baade W., 1893–1960) регулировали во время экспозиции фокус телескопа, наблюдая с очень большим увеличением (около 3000 раз) форму комы звезды на краю поля зрения. А известный конструктор телескопов Дж.У.Ричи (Ritchey G.W., 1864–1945) разработал особую фотокассету на подвижной платформе – так называемую «кассету Ричи»; с ее помощью можно быстро выводить фотопластинку из фокуса телескопа, заменяя ее фокусировочным прибором (нож Фуко), а затем возвращать кассету точно в прежнее положение. Во время экспозиции Ричи несколько раз отодвигал кассету, когда чувствовал, что нужно поправить фокус. К тому же, наблюдая за качеством изображения и его положением в окуляр, размещенный рядом с кассетой, Ричи постоянно поправлял положение кассеты и научился быстро закрывать затвор, когда изображения становились плохими. Эта работа требовала от астронома очень высокого напряжения, но зато сам Ричи получил таким способом великолепные фотографии спиральных галактик, на которых впервые стали видны отдельные звезды; эти прекрасные снимки воспроизводились во всех учебниках 20 в. Однако широкого применения кассета Ричи не получила ввиду большой сложности работы с ней.
Развитие фото- и видеотехники позволило быстро фиксировать изображение объекта в режиме киносъемки с последующим отбором наиболее удачных изображений. Были разработаны и более тонкие методы апостериорного анализа изображений, например, методы спекл-интерферометрии, позволяющие выявлять в размытом атмосферой пятне расположение и яркость объектов с заранее известными свойствами, таких как «точечные» звезды. Математические методы восстановления изображений также позволяют повышать контраст и выявлять мелкие детали. Но указанные методы неприменимы в процессе наблюдения.
Принципы адаптивной оптики.
Запуск на орбиту в 1990 оптического телескопа «Хаббл» диаметром 2,4 м и его чрезвычайно эффективная работа в последующие годы доказали большие возможности телескопов, не обремененных атмосферными искажениями. Но высокая стоимость создания и эксплуатации Космического телескопа заставили астрономов искать пути компенсации атмосферных помех у поверхности Земли. Появление быстродействующих компьютеров и, не в последнюю очередь, желание военных создать систему космического оружия с лазерами наземного базирования сделали актуальной работу по компенсации атмосферных искажений изображения в реальном времени. Система адаптивной оптики позволяет выравнивать и стабилизировать волновой фронт прошедшего сквозь атмосферу излучения, дает возможность не только получать в фокусе телескопа четкое изображение космического объекта, но и выводить с Земли в космос остро сфокусированный луч лазера. К счастью, военные устройства такого типа не были реализованы, но проделанная в этом направлении работа чрезвычайно помогла астрономам почти полностью реализовать теоретические параметры крупных телескопов по качеству изображения. К тому же разработка активной оптики сделала возможным строительство наземных оптических интерферометров на базе телескопов большого диаметра: поскольку после прохождения через атмосферу длина когерентности света составляет всего около 10 см, наземный интерферометр без системы адаптивной оптики работать не может.
Задача адаптивной оптики состоит в нейтрализации в реальном времени искажений, вносимых атмосферой в изображение космического объекта. Обычно адаптивная система работает совместно с системой активной оптики, поддерживающей конструкцию и оптические элементы телескопа в «идеальном» состоянии. Действуя совместно, системы активной и адаптивной оптики приближают качество изображения к предельно высокому, определяемому принципиальными физическими эффектами (в основном – дифракцией света на объективе телескопа).
В принципе системы активной и адаптивной оптики подобны друг другу. Обе они содержат три основных элемента: 1) анализатор изображения, 2) компьютер с программой, вырабатывающей сигналы коррекции и 3) исполняющие механизмы, изменяющие оптическую систему телескопа так, чтобы изображение стало «идеальным». Количественное различие между этими системами состоит в том, что коррекцию недостатков самого телескопа (активная оптика) можно проводить сравнительно редко – с интервалом от нескольких секунд до 1 минуты; но исправлять помехи, вносимые атмосферой (адаптивная оптика), необходимо значительно чаще – от нескольких десятков до тысячи раз в секунду. Поэтому система адаптивной оптики не может изменять форму массивного главного зеркала телескопа и вынуждена управлять формой специального дополнительного «легкого и мягкого» зеркала, установленного у выходного зрачка телескопа.
Реализация адаптивной оптики.
Впервые на возможность коррекции атмосферных искажений изображения при помощи деформируемого зеркала указал в 1953 американский астроном Хорас Бэбкок (Babcock H.W., р. 1912). Для компенсации искажений он предложил использовать отражение света от масляной пленки, поверхность которой деформирована электростатическими силами. Тонкопленочные зеркала с электростатическим управлением разрабатываются для аналогичных целей и в наши дни, хотя более популярным исполнительным механизмом служат пьезоэлементы с зеркальной поверхностью.
Плоский фронт световой волны, пройдя сквозь атмосферу, искажается и вблизи телескопа имеет довольно сложную структуру. Для характеристики искажения обычно используют параметр r0 – радиус когерентности волнового фронта, определяемый как расстояние, на котором среднеквадратическая разность фаз достигает 0,4 длины волны. В видимом диапазоне, на волне длиной 500 нм, в подавляющем большинстве случаев r0 лежит в интервале от 2 до 20 см; условия, когда r0 = 10 см, нередко считаются типичными. Угловое разрешение крупного наземного телескопа, работающего через турбулентную атмосферу с длинной экспозицией, равно разрешению идеального телескопа диаметром r0, работающего вне атмосферы. Поскольку значение r0 возрастает приблизительно пропорционально длине волны излучения (r0µ l6/5), атмосферные искажения в инфракрасном диапазоне существенно меньше, чем в видимом.
Для небольших наземных телескопов, диаметр которых сравним с r0, можно считать, что в пределах объектива волновой фронт плоский и в каждый момент времени наклонен случайным образом на некоторый угол. Наклон фронта соответствует смещению изображения в фокальной плоскости или, как говорят астрономы, дрожанию (в физике атмосферы принят термин «флуктуации угла прихода»). Для компенсации дрожания в таких телескопах достаточно ввести плоское управляемое зеркало, наклоняющееся по двум взаимно перпендикулярным осям. Опыт показывает, что такое простейшее исполнительное устройство в системе адаптивной оптики малого телескопа весьма существенно повышает качество изображения при длительных экспозициях.

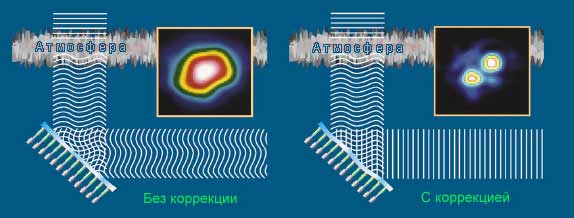

У телескопов большого диаметра (D) на площади объектива укладывается порядка (D/r0)2 квазиплоских элементов волнового фронта. Этим числом и определяется сложность конструкции компенсирующего зеркала, т.е. количество пьезоэлементов, которые, сжимаясь и расширяясь под действием управляющих сигналов с высокой частотой (до сотен герц), изменяют форму «мягкого» зеркала. Нетрудно оценить, что на крупном телескопе (D = 8–10 м) полное исправление формы волнового фронта в оптическом диапазоне потребует корректирующего зеркала с (10 м / 10 см)2 = 10 000 управляемыми элементами. При нынешнем развитии систем адаптивной оптики это практически невыполнимо. Однако в близком инфракрасном диапазоне, где значение r0 = 1 м, корректирующее зеркало должно содержать около 100 элементов, что вполне достижимо. Например, система адаптивной оптики интерферометра Очень большого телескопа (VLT) Европейской южной обсерватории в Чили имеет корректирующее зеркало из 60-ти управляемых элементов.
Для выработки сигналов, управляющих формой корректирующего зеркала, обычно анализируется мгновенное изображение яркой одиночной звезды. В качестве приемника используется анализатор волнового фронта, размещенный у выходного зрачка телескопа. Через матрицу из множества небольших линз свет звезды попадает на ПЗС-матрицу, сигналы которой оцифровываются и анализируются компьютером. Управляющая программа, изменяя форму корректирующего зеркала, добивается того, чтобы изображение звезды имело идеально «точечный» вид.
Эксперименты с системами адаптивной оптики начались в конце 1980-х, а к середине 1990-х уже были получены весьма обнадеживающие результаты. С 2000 практически на всех крупных телескопах используются такие системы, позволяющие довести угловую разрешающую способность телескопа до его физического (дифракционного) предела. В конце ноября 2001 система адаптивной оптики начала работать на 8,2-метровом телескопе Йепун (Yepun), входящем в состав Очень большого телескопа (VLT) Европейской южной обсерватории в Чили. Это существенно улучшило качество наблюдаемой картины: теперь угловой диаметр изображений звезд составляет 0,07І в диапазоне K (2,2 мкм) и 0,04І в диапазоне J (1,2 мкм).
Искусственная звезда.
Для быстрого анализа изображения в системе адаптивной оптики используется опорная звезда, которая должна быть весьма яркой, поскольку ее свет делится анализатором волнового фронта на сотни каналов и в каждом из них регистрируется с частотой около 1 кГц. К тому же яркая опорная звезда должна располагаться на небе вблизи изучаемого объекта. Однако в поле зрения телескопа далеко не всегда встречаются подходящие звезды: ярких звезд на небе не так много, поэтому до недавних пор системам адаптивной оптики были доступны наблюдения лишь 1% небосвода. Чтобы снять это ограничение, было предложено использовать «искусственный маячок», который располагался бы вблизи изучаемого объекта и помогал зондировать атмосферу. Эксперименты показали, что для работы активной оптики очень удобно при помощи специального лазера создавать в верхних слоях атмосферы «искусственную звезду» (LGS = Laser Guide Star) – маленькое яркое пятно, постоянно присутствующее в поле зрения телескопа. Как правило, для этого используется лазер непрерывного действия с выходной мощностью в несколько ватт, настроенный на частоту резонансной линии натрия (например, на линию D2 Na). Его луч фокусируется в атмосфере на высоте около 90 км, там, где присутствует естественный слой воздуха, обогащенный натрием, свечение которого как раз и возбуждается лазерным лучом. Физический размер светящейся области составляет около 1 м, что с расстояния в 100 км воспринимается как объект с угловым диаметром около 1І.
Например, в системе ALFA (Adaptive optics with Laser For Astronomy), разработанной в Институте внеземной физики и Институте астрономии Общества им. Макса Планка (Германия) и пущенной в опытную эксплуатацию в 1998, аргоновый лазер накачки мощностью 25 Вт возбуждает лазер на красителях выходной мощность 4,25 Вт, который и дает излучение в линии D2 натрия. Это устройство создает искусственную звезду с визуальным блеском 9–10. Правда, появление в атмосфере аэрозоля или наблюдение на больших зенитных расстояниях существенно снижают блеск и качество искусственной звезды.
Поскольку луч мощного лазера способен ночью ослепить пилота самолета, астрономы предпринимают меры безопасности. Видеокамера с полем зрения 200 следит через тот же телескоп за областью неба вокруг искусственной звезды и при появлении любого объекта выдает команду на заслонку, перекрывающую лазерный луч.
Создание в конце 20 в. систем адаптивной оптики открыло новые перспективы перед наземной астрономией: угловое разрешение крупных наземных телескопов в видимом диапазоне вплотную приблизилось к возможностям Космического телескопа «Хаббл», а в близком инфракрасном диапазоне даже заметно превысило их. Адаптивная оптика позволит в самое ближайшее время ввести в строй крупные оптические интерферометры, способные, в частности, исследовать планеты у других звезд.
Владимир Сурдин
Адаптивная оптика. М., 1980
Токовинин А.А. Звездные интерферометры. М., 1988
Уокер Г. Астрономические наблюдения. М., 1990
