СТРЕЛКОВОЕ ОРУЖИЕ
СТРЕЛКОВОЕ ОРУЖИЕ, ручное огнестрельное оружие, в котором для выбрасывания поражающего элемента из канала ствола используется сила давления газов, образующихся при сгорании пороха или специальной горючей смеси. Термин «стрелковое оружие» относится к всевозможным образцам ружей, винтовок, автоматов, пистолетов, револьверов и т.п. Огнестрельное оружие возникло в результате изобретения пороха и его применения для метания поражающих элементов, первыми из которых, по-видимому, были ракетные боевые заряды и артиллерийские ядра. См. также АРТИЛЛЕРИЯ; БАЛЛИСТИКА; РАКЕТА.
Носимое огнестрельное оружие появилось в середине 14 в. Первые образцы представляли собой уменьшенные подобия орудий. Они имели короткий и тяжелый ствол с глухим тыльным концом, возле которого сверху или сбоку высверливали небольшое запальное отверстие. Такой ствол укладывали в деревянную колоду (ложе) и крепили к ней металлическими кольцами. Для воспламенения порохового заряда подносили к запальному отверстию тлеющий фитиль (первоначально – раскаленный на жаровне прут). В Западной Европе эти системы назывались бомбарделлами, на Руси – ручницами. Первые образцы такого оружия еще не имели механизма, подающего фитиль точно к запальному отверстию, как и полки над запальным отверстием, куда насыпали затравочный порох (полку позже прикрыли от ветра, дождя и снега откидной крышкой). Ранний образец такого оружия, относящийся к 14 в., хранится в Германском музее Нюрнберга.
ЗАМКОВОЕ ОРУЖИЕ
Фитильный замок.
В конце 15 в. был разработан первый ружейный замок – фитильный замок, использовавшийся в огнестрельном оружии на протяжении нескольких веков.
Изобретение спускового механизма было шагом вперед по сравнению с ручным поджиганием метательного заряда фитилем, медленно тлеющим благодаря предварительной пропитке селитрой. Теперь стрелок мог двумя руками держать оружие при прицеливании и производить выстрел, нажимая лишь указательным пальцем на спуск. Простейший замок такого рода представлял собой тонкую металлическую полоску в виде латинской буквы S, получившую название «серпентин» (от лат. serp°ns – змея; на Руси – жагра). Серпентин устанавливался на оси в углублении ложа. Когда стрелок нажимал на нижний конец серпентина, верхний его конец с зажимом, в котором крепился тлеющий фитиль, опускался и касался запального пороха. В начале 16 в. к этому устройству добавили пластинчатую пружину с выступом – шептало, что ускорило воспламенение боевого заряда. Шептало – это защелка, удерживающая серпентин и пружину во взведенном состоянии. При нажатии на спусковой крючок шептало освобождает серпентин, и тот под действием сжатой пружины быстро опускается на полку с затравочным порохом.
В Европе фитильные замки оставались на службе в течение нескольких веков. На всем протяжении Тридцатилетней войны воюющие стороны применяли фитильное стрелковое оружие, и даже после появления оружия с кремневым колесцовым замком многие предпочитали фитильные замки. Типичное снаряжение мушкетера того времени включало мушкет, подсошек, бандельеру (надетый через левое плечо кожаный ремень, к которому цепляли деревянные сосуды с отмеренными порциями пороха), фляжку с мелким затравочным порохом, подсумок для пуль, свернутые кольцами фитили, коробку для принадлежностей, саблю (шпагу) и оловянную или латунную трубку с отверстиями по всей длине для укладки фитиля. При стрельбе мушкетер упирал приклад в грудь, удерживал подсошек и конец фитиля левой рукой, а правой наводил оружие на цель.
Распространение фитильного оружия в колониальной Америке.
Большинство первых американских колонистов в Джемстауне, Новых Нидерландах и Плимуте пользовались фитильным оружием из-за простоты и дешевизны его производства. В 1620-х годах фитильное оружие простой конструкции привозили в Америку из Европы, и уже в 1648 от голландских купцов, доставлявших его в Олбани, оно попало в руки индейцев Коннектикутской долины.
Распространение фитильного оружия в Азии и Африке.
В странах Азии и Северной Африки фитильное оружие, быстро получив широкое распространение, еще долго применялось после того, как стало считаться устаревшим в Европе. В Индии фитильный замок появился, вероятно, в начале 16 в., когда португальцы оккупировали территорию Гоа. Японцы также обязаны своим знакомством с огнестрельным оружием португальцам, которые в 1542 высадились на острове Танегасима в 1542. Местные оружейники копировали привезенные европейцами фитильные мушкеты.
Колесцовый замок.
Колесцовый замок был изобретен в Италии в конце 15 в. Первые сведения о нем имеются в работе Леонардо да Винчи. Четыре страницы с чертежами этого механизма входят в Кодекс Атлантикус (Il Codice Atlantico). Точную дату появления этих чертежей установить трудно, однако известно, что да Винчи изготовил часть чертежей по военной технике для Джентиле деи Борри, оружейника миланского герцога Лодовико Сфорца, в 1483–1485. Габсбурги, проявлявшие большой интерес к огнестрельному оружию, способствовали совершенствованию колесцового замка. Поэтому многие образцы стрелкового оружия с таким замком, сохранившиеся до наших дней, изготовлены в Аугсбурге и Нюрнберге.
Конструкция и принцип действия.
Колесцовый замок был первым спусковым механизмом, позволявшим отказаться от необходимости иметь всегда под рукой живой огонь в виде тлеющего фитиля. Принцип его действия схож с действием обычной зажигалки для прикуривания сигарет. Основной его деталью являлось колесико (колесцо), ось которого соединена короткой цепной передачей с заводной пружиной. Система заводилась специальным ключом, который вставлялся в выступающий конец оси колесика. Во взведенном положении пружину удерживало шептало, западавшее своим концом в отверстие колесика. После взвода пружины взводился курок с зажатым в нем кусочком кремня или пирита. При нажатии на спуск шептало освобождало колесико, которое под воздействием мощной пружины начинало быстро вращаться. В это время кулачок на оси колесика откидывал крышку с огнивной полки, и опустившийся курок прикасался кремнем к насеченному краю колесика. Высекаемые искры попадали на пороховую затравку и поджигали ее. Колесцовый замок имел очевидные преимущества перед фитильным. Он обеспечивал большую надежность, не боялся дождя и ветра и повышал скорострельность.
Колесцовые винтовальные ружья.
С их созданием воины и спортсмены получили весьма эффективное оружие, однако до конца 16 в. оно уступало арбалету, особенно на охоте. Приклад арбалета послужил моделью для приклада спортивного ружья; их даже украшали одинаково. Для повышения боевых свойств колесцового оружия его часто встраивали в арбалеты, булавы, боевые топоры, мечи, копья и кинжалы.
Колесцовые пистолеты.
С изобретением колесцового замка появляются первые удачные образцы пистолетов. То, что из пистолета можно вести огонь, удерживая его одной рукой, оказалось очень удобным для кавалеристов, у которых раньше при стрельбе из арбалета и фитильного ружья были заняты обе руки.
Ударный замок «снэпхенс».
Этот замок, изобретенный во второй половине 16 в., был также кремневым. При нажатии на спуск курок резко ударял кремнем или пиритом, зажатым в его губках, по огниву, и образовавшиеся искры поджигали пороховую затравку. Такой замок занимает промежуточное положение между колесцовым и ударно-кремневым. По сути дела, это первый батарейный замок: батареей в нем является вертикально расположенное огниво, по которому ударяет кусочек кремня или пирита. Огнивная полка, как и у колесцового замка, снабжена скользящей крышкой, не связанной с батареей. Батарею (или огниво), крепившуюся шарнирно, можно было отвести вперед, тем самым исключая возможность случайного выстрела при переноске оружия. При спускании курка крышка с полки автоматически сдвигалась. Прекрасные образцы пистолетов «снэпхенс» продолжали изготовлять в Италии в первой половине 19 в.
Замок «микеле».
Этот прочный и практичный замок был изобретен до 1600 и устанавливался на стрелковом оружии в течение почти 250 лет. Свое название замок получил от испанской правительственной эскортной службы, служащих которой называли «микеле» по имени воинственного Микеля де Пратс из окружения Чезаре Борджа (1476–1507). Замок «микеле» отличается от замка «снэпхенс» и других типов искровых ударных кремневых замков как формой, так и конструкцией механизмов. Он состоял из 9 деталей, большая часть которых, включая боевую пружину и курок, размещалась на внешней стороне замочной доски. Шептало с пружиной монтировались на внутренней стороне. При заряжании курок ставили на т.н. полувзвод, что исключало его спуск при случайном нажатии на спусковой крючок (поэтому полувзвод называют также предохранительным взводом). Это была важная по тем временам техническая новинка. Перед выстрелом курок ставили на боевой взвод. Огниво состояло из двух колен; первое играло роль крышки полки, а по второму ударял кремень. Использовавшийся прямой курок был прочнее традиционных S-образных; винт, зажимающий кремень, имел кольцеобразную головку. Замок «микеле» был популярен в Западном Средиземноморье, а также в Турции, на Балканах и в Персии.

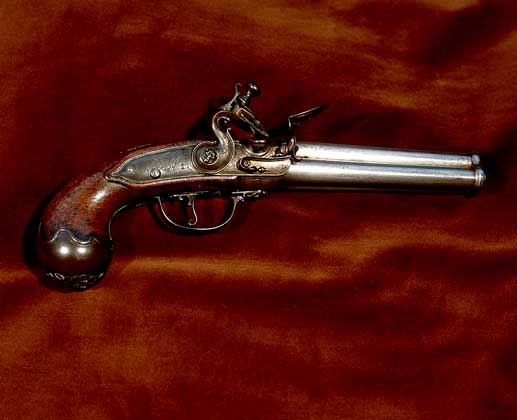

Искровой ударный кремневый замок.
Дата изобретения ударного кремневого замка не установлена. Вероятно, его создал Марэн ле Буржуа из Лизье (Франция) в первом десятилетии 18 в. В этом же веке ударный замок получил повсеместное распространение и устанавливался на стрелковом оружии армий всего мира до середины 19 в.
Конструкция и принцип действия.
Шептало в этом замке монтировалось на внутренней стороне замочной доски и соединялось с лодыжкой (диском), которая поворачивалась при нажиме на спусковой крючок. Лодыжка имела прорези для постановки оружия на предохранительный или боевой взвод, причем прорезь для предохранительного взвода была более узкой и глубокой, так что нажатие на спусковой крючок, когда курок стоял на полувзводе, не приводило к срыву курка. Перед выстрелом курок ставили на боевой взвод, и более мелкая прорезь обеспечивала срыв курка при нажиме на спуск. Огниво также состояло из двух колен, так что при ударе кремня по верхнему колену огниво откидывалось, и второе колено, игравшее роль крышки, открывало полку с затравочным порохом. Благодаря такой конструкции огнива необходимость в отдельной крышке и механизме для ее открывания отпала.
Комбинированные замки.
Часто на одной замочной доске устанавливали два различных по типу замка. Поначалу к фитильному замку добавляли колесцовый, затем – ударный. Прекрасным примером сочетания фитильного и ударного замков на одной замочной доске служит мушкет Людовика XIV, хранящийся в Военном музее в Париже.
ЕВРОПЕЙСКОЕ СТРЕЛКОВОЕ ОРУЖИЕ
Профессию оружейника всегда выбирали люди с художественными наклонностями. Такие выдающиеся мастера-оружейники, как Ладзарино Коминаццо (1593–1611), Никола Ноэль Буте (1761–1833), Каспар Спэт (1635–1691) и Никола Бис (1692–1726), создавали свои образцы оружия в тот исторический период, когда требования к их художественной отделке были очень высокими. Леонардо да Винчи занимался разработкой колесцового замка, Бенвенуто Челлини сам сделал свой пистолет. В разработке пистолета или ружья обычно принимали участие несколько специалистов: по общей конструкции, ложу, замку, стволу и художественной отделке. На замках и стволах обычно указывалось имя мастера.
Мастер-оружейник должен был хорошо разбираться в свойствах металла. Он должен был знать, как изготавливать и обрабатывать сталь, как закалять, отпускать и придавать ей нужный цветовой тон; как шлифовать детали до гладкости стекла; как уберечь сталь от ржавчины; как гравировать на металле и как наносить позолоту. Художественная отделка замков и других деталей кремневого стрелкового оружия демонстрирует, каких высот достигли мастера 16–18 вв. в искусстве гравирования на металле.
В противоположность искусно выполненному спортивному оружию, военные мушкеты имели стволы с плохо высверленными каналами. При значительном зазоре между стенками канала ствола и сферической пулей стрелку приходилось фиксировать ее забиванием пыжа, иначе она могла выкатиться из ствола. Однако из-за того, что пыж прижимал пулю к одной из стенок канала, она при выстреле начинала катиться по этой стенке, что вызывало искривление траектории полета пули.
Итальянские пистолеты.
Изготовление стрелкового оружия в Средние века достигло расцвета в Северной Италии. Брешианские пистолеты 17 в. имеют небольшую массу (0,9 кг) и изящны по форме. Они намного превосходят применявшиеся до конца 16 в. громоздкие и тяжелые пистолеты, имевшие массу 2 кг и стрелявшие большими сферическими пулями 50-го калибра. Эти улучшения стали результатом изобретения лучших сортов стали и постепенным отказом от рыцарских доспехов. Применение пули меньше 50-го калибра позволило уменьшить диаметр ствола и вес ложа. Большую известность в Брешии получил мастер по изготовлению стволов Ладзарино Коминаццо. Не менее знамениты были и мастера по замкам, чьи имена сохранились на их изделиях.
Голландские пистолеты.
Голландские пистолеты 17 в. отличают ложа из слоновой кости. Рукоятки имеют форму головы воина. На замках большинства сохранившихся пистолетов стоит клеймо города Маастрихт – основного места их изготовления, встречаются также городские клейма французского Седана и германского Ахена. Такие роскошные пистолеты заказывались королевскими особами для дарения, и поэтому немало их находилось в коллекциях оружия в Пруссии, Швеции, Дании и России.
Шотландские пистолеты.
Их форма и декорировка носят ярко выраженный национальный характер. Шотландские пистолеты обычно цельнометаллические, иногда с латунным ложем. Рукоятки этих пистолетов заканчиваются традиционно стилизованными бараньими рогами, сердцем, рыбьим хвостом или завитком. Спусковая скоба отсутствует, а сам спуск имеет форму шарика. Поверхности покрыты кельтским орнаментом, завитками и серебряной инкрустацией. Пистолеты изготовлялись парными комплектами: в 17 в. один из пары пистолетов имел замок на левой стороне, другой – на правой; у пар пистолетов 18 в. замок устанавливался только на правой стороне.
Сардинские пистолеты.
Обычный для этих пистолетов замок «микеле» указывает на испанское влияние. Ложе по форме сходно с французскими моделями периода Людовика XIII, а иногда напоминает арабские образцы. Их отличительной чертой являются «железные кружева», полностью или частично покрывающие тонкое ложе, что делает конструкцию более прочной и тоже указывает на испанское влияние.
Французское стрелковое оружие.
Более четверти века Н.Буте работал для короля Франции, унаследовав от тестя должность и звание королевского оружейника. По революционному декрету 1793 Буте получил право набирать опытных ремесленников-оружейников из Льежа и реквизировать необходимое оборудование для организации производства стрелкового оружия. Позже Наполеон отдал ему в концессию на 18 лет фабрику в Версале, где по договору предусматривались выпуск военного стрелкового оружия и сабель, а также подготовка мастеров-оружейников.
На предприятиях Буте выпускалось разное по качеству и назначению оружие: от простого и надежного военного до искусно выполненных подарочных образцов. Падение наполеоновской империи стало несчастьем для Буте. Прусские войска, вошедшие в Версаль, разграбили его оружейную фабрику и вывезли в Берлин в 30 фургонах материалы, образцы, чертежи и оружие. Это было крушение целой отрасли промышленности, в которой Буте занимал ведущее место.
АМЕРИКАНСКОЕ СТРЕЛКОВОЕ ОРУЖИЕ
На начальном этапе освоения американского континента там использовалось европейское огнестрельное оружие. Его конструкция послужила основой для разработки первых американских образцов. В 1609 Самюэль Шамплейн осуществил первые поставки стрелкового оружия для борьбы с индейцами. Пистолеты, принадлежавшие Дж.Вашингтону, экспонируются в музее военной академии Уэст-Пойнта; они имеют лондонское городское клеймо, удостоверяющее годность оружия после испытаний, и имя лондонского мастера-оружейника Хокинса. Согласно письменным свидетельствам, первый выстрел Американской революции был произведен майором Дж.Питкерном из шотландского цельнометаллического пистолета в Лексингтоне.
Мушкеты.
Фитильные мушкеты.
Капитан Дж.Смит в 1624 рекомендовал обеспечить всех колонистов «мушкетами длиной пять с половиной футов». Такие простые и недорогие мушкеты вскоре получили широкое распространение среди колонистов.
Мушкеты с защелкой.
Мушкеты, снабженные замковой защелкой, были изобретены в Англии в начале 17 в. Попадая своим выступом в вырез на основании курка, защелка позволяла ставить оружие на предохранительный взвод (полувзвод), исключая возможность случайного выстрела. Такие мушкеты выпускались в Новой Англии.
Ударные кремневые мушкеты.
Основным стрелковым оружием американской армии во время Войны за независимость были французский армейский гладкоствольный мушкет образца 1763 с ударным кремневым замком, известный как Шарлевильский мушкет, английский армейский мушкет образцов от 1690, получивший название «Смуглая Бесс», и американский мушкет, прозванный «Комитет безопасности».

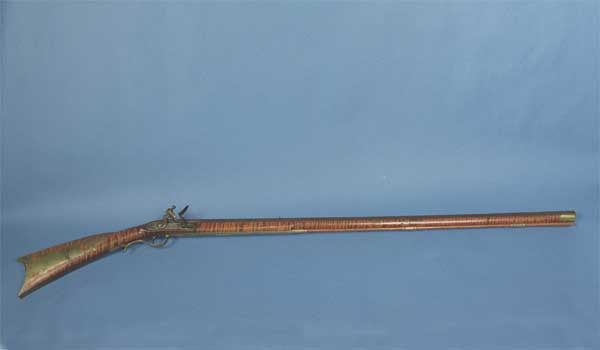

Кентуккийская винтовка.
Первые винтовки, созданные в Европе, предназначались для спортивной стрельбы (на начальном этапе развития стрелкового оружия все технические новшества находили применение прежде всего в охотничьем оружии). Образцом для кентуккийской винтовки послужила изящная германская винтовка 61-го калибра. Ее длина 140 см, масса всего 3,6 кг, в стволе проделаны семь нарезов, на ложе вырезана кабанья голова, замок покрыт изящной гравировкой и на нем нанесено имя дворцового оружейника Иоганна Себастьяна Хаушка, работавшего в Вольфенбюттеле с 1720 по 1755. В отличие от мушкетной пули, кувыркавшейся в полете, винтовочная пуля, двигаясь по винтовым нарезам, приобретала вращательное движение, что увеличивало дальность прямого выстрела и меткость стрельбы.
Перед революцией оружейники Пенсильвании методом проб и ошибок на основе описанного германского образца создали винтовку, получившую название «Кентукки». Она имела длинный ствол с глубокими нарезами; кривизна приклада составляла большой угол с осью ствола; целик (размещенный по центру тяжести оружия) и мушка (около дульного среза) были короткими и крепились жестко, так что при приведении оружия к бою стрелок устанавливал для себя точку прицеливания на глаз, а не механически. Наиболее важной особенностью винтовки был ее меньший калибр, что позволило уменьшить вес выкладки стрелков. Кроме того, пуля имела несколько меньший диаметр, чем диаметр канала ствола. Перед заряжанием пулю заворачивали в кусок промасленной оленьей кожи или холста, поэтому она относительно легко досылалась шомполом, очищая при этом ствол от гари. Плотно прилегающая к стенкам ствола винтовочная пуля, в отличие от мушкетной шаровой пули, полнее воспринимала давление пороховых газов, что увеличивало ее скорость и дальность полета. Повысилась точность стрельбы: если из мушкета с расстояния 100 м можно было попасть в цель величиной с амбарную дверь, то из этой винтовки можно было подстрелить белку с расстояния 50 м и поразить противника на дальностях до 180 м. В начале 1800-х годов ударные кремневые замки на кентуккийских винтовках стали заменять ударными капсюльными. На замочной доске вместо затравочной полки, огнива и кремня устанавливали затравочную трубку (бранд-трубку), в которую вставляли капсюль.
Горная винтовка.
По мере того как американские поселенцы продвигались на запад, местность становилась все более гористой. Это заставило оружейников внести изменения в кентуккийскую винтовку. Ее ствол стал короче и легче, а ложе заканчивалось не у дульного среза, а посередине ствола. Для удобства стрельбы верхом приклад сделали короче и спрямленнее, уменьшив кривизну относительно оси ствола. На горные винтовки устанавливали как ударные кремневые замки, так и ударные капсюльные. Эти винтовки оставались основным дальнобойным оружием поселенцев до конца Гражданской войны.
Пистолеты.
Немногочисленные образцы американских пистолетов включают пистолеты с ударными кремневыми кентуккийскими замками, доминировавшими почти 100 лет, нарезные пистолеты, ударный кремневый револьвер, изобретенный И.Кольером в 1810, первые системы с капсюльным воспламенением Форсайта и пистолеты гильзового заряжания, выпускавшиеся английскими и американскими оружейными мастерами. Следует выделить «кольты» и «дерринджеры», некогда популярные на Среднем Западе, и особенно – редкие револьверы «Кольт Патерсон» и «Кольт Уолкер». Многочисленные модели револьверов Кольта занимают особое место в истории оружия США. См. также КОЛЬТ, СЭМЮЭЛ.
«Кольт Патерсон».
Это ранняя (1836) модель пятизарядного револьвера Кольта. Ударно-спусковой механизм был простого (одинарного) действия: стрелок перед каждым выстрелом отводил большим пальцем курок назад. Спрос на него оказался низким. Однако эта система с вращающимся барабаном весьма эффективна.
«Кольт Уолкер».
В 1847 партия в тысячу «кольтов» улучшенной конструкции была изготовлена по заказу армии США, участвовавшей тогда в американо-мексиканской войне. Это были шестизарядные револьверы 44-го калибра общей длиной 390 мм с длиной ствола 230 мм и усовершенствованными ударно-спусковым механизмом и спусковой скобой. Поскольку инициатором заказа револьверов был капитан техасских рейнджеров С.Уолкер, модель получила его имя. Это были первые «кольты», изготовлявшиеся из стандартных взаимозаменяемых деталей.
Другие модели Кольта.
К 1848 С.Кольт открыл собственный оружейный завод в Хартфорде (шт. Коннектикут) и начал выпускать модель «Драгун» и другие модели револьверов. Среди его технических новшеств были прямоугольные стопоры для более надежной фиксации барабана. В 1848 Кольт разработал небольшой карманный револьвер, получивший название «Уэллс Фарго» после того, как компания «Уэллс Фарго Экспресс», занимавшаяся пересылкой денег, багажа и т.п. с нарочными, вооружила последних, особенно верховых, этим оружием. В 1849, когда началась «золотая лихорадка» в Калифорнии, Кольт выпустил улучшенную модель карманного револьвера, которая сохраняла популярность во всем мире до появления револьверов под унитарные патроны в начале 1870-х годов. Во время Гражданской войны Кольт выпускал тысячными партиями капсюльные револьверы, винтовки и мушкеты. Револьверы Кольта стали идеальным оружием для шерифов, ковбоев, золотоискателей и других лиц, проживавших в глухой сельской местности: они были мощными, меткими с дальностью стрельбы свыше 400 м, и пробивали быка навылет.
Деринджеры.
Г.Деринджер (1786–1868), производитель оружия в Филадельфии, получил известность благодаря высокому качеству своих винтовок и дуэльных пистолетов. Около 1848 он выпустил первый удачный карманный пистолет. Настоящим «деринджером» (первоначально они продавались парами) является одноствольный капсюльный пистолет с ложем орехового дерева, обычно с отделкой из германского серебра (нейзильбер), и нарезным стволом 41-го калибра длиной 38–150 мм в карманных моделях и от 150 до 230 мм – в дуэльных. Пистолеты Деринджера были настолько популярны, что все короткоствольные однозарядные пистолеты большого калибра стали называться «дерринджерами» (с дополнительной буквой «р»). К 1850-м годам все, кто нуждался в оружии для скрытного ношения, вооружались обычно двумя «дерринджерами»; именно из такого пистолета Дж.Бут смертельно ранил Авраама Линкольна. С введением металлических унитарных патронов имя Деринджера стало широко использоваться конкурирующими оружейными фирмами. Кольтовские «дерринджеры» были первым оружием под унитарный патрон, которое поставлялось на рынок компанией «Кольт» с 1870.
НОВШЕСТВА 19 ВЕКА
С момента появления огнестрельного оружия в 14 в. его развитие шло медленно вплоть до 19 в., когда в первые же десятилетия начался быстрый прогресс. В центре внимания конструкторов стрелкового оружия было упрощение конструкции в сочетании с безопасной и эффективной стрельбой. Профессия оружейника, раньше требовавшая художественного мастерства, становилась все более технически ориентированной. Открытие детонирующих составов, или, как их теперь называют, инициирующих веществ, и создание на их основе в 1807 первого воспламенительного устройства, а затем и капсюля, открыло путь к созданию казнозарядного магазинного оружия, мощных боеприпасов, практичных револьверов и автоматического оружия.
Детонирующие составы.
Французские химики открыли секрет солей гремучей хлорноватой кислоты, и в 1805 шотландский пастор Р.Форсайт начал разрабатывать воспламенительное устройство, которое должно было заменить уже архаичный кремневый замок. Изобретенный им «химический замок» обеспечивал мгновенное воспламенение метательного заряда и значительно повышал надежность оружия. Наконец стало возможным создание практичных казнозарядных систем, так как теперь каждый заряд мог быть снабжен собственным воспламенительным элементом.
Капсюльный замок.
Его основными элементами являются затравочная трубка (бранд-трубка), ввинченная в казенник, и надеваемый на эту трубку медный или латунный колпачок-капсюль, по которому бьет курок с плоской головкой. Замок разработал в 1814 британский пейзажист Дж.Шоу, переехавший в Филадельфию. За изобретением капсюля последовало изобретение патронной гильзы, объединившей в одно целое пулю, порох и капсюль, т.е. был создан унитарный патрон. Дальше на очереди стояла разработка казнозарядного устройства – затвора, хотя попытки создания такого устройства предпринимались еще триста лет назад: в лондонском Тауэре хранится казнозарядное фитильное охотничье ружье, принадлежавшее Генриху VIII, на стволе которого видна дата изготовления: 1537.
Свою лепту в усовершенствование ударных капсюльных замков внес англичанин Дж.Мэнтон, славу которому принесли его спортивные ружья. Он предложил впрессовывать гремучую ртуть в медный колпачок-капсюль. Однако заряжание большинства образцов стрелкового оружия осуществлялось по старинке через дуло.
Патроны.
В 1850-х годах появилось огромное количество разнообразных казнозарядных стрелковых систем с капсюльным воспламенением и патронами из бумаги или другого сгораемого материала. Во время Гражданской войны в США воюющие стороны имели на вооружении более 50 образцов такого оружия, среди них два или три образца первых магазинных винтовок. Они стреляли «самовзрывающимися металлическими патронами» кругового воспламенения (бокового боя), названными так потому, что ударно-воспламеняющий состав находился у них в кольцевой полости у дна гильзы. Для разбивания этого ободка применялся курок с долотообразным бойком. Металлическая гильза обеспечивала надежную обтюрацию затвора от прорыва пороховых газов вследствие некоторого расширения гильзы при выстреле и плотного прилегания ее к стенкам патронника.
Создание металлических патронов приходится на период с 1835 по середину 1870-х годов. Среди первых образцов видное место занимает шпилечный патрон, изобретенный во Франции Лефоше. Его гильза, как и у современных охотничьих патронов, была картонная, но с латунным донцем. В гильзе помещались пороховой заряд и капсюль. От капсюля наружу через отверстие в боковой стенке гильзы около дна выступал небольшой стерженек-шпилька (в казенной части оружия для нее делался пропил). При ударе курка с плоским бойком шпилька сдвигалась и накалывала капсюль. При перезаряжании стрелок открывал замок, вытаскивал стреляную гильзу за шпильку и вставлял новый патрон. Последующее совершенствование патронов можно проследить по патентам Холльера, полученным им в конце 1840-х годов: это полностью металлическая гильза, обычно из меди или латуни; патрон бокового боя, используемый до сих пор; несколько ранних образцов патронов центрального боя. Последние в дальнейшем получили повсеместное распространение. Дно корпуса гильзы такого патрона имеет в центре гнездо для капсюля, наковальню, на которой капсюль разбивается бойком ударника, и два затравочных отверстия, через которые к пороху проходит пламя от капсюля. С открытием новых, более мощных порохов гильзы, чтобы их не «раздувало», стали делать исключительно из латуни (кроме патронов бокового боя для учебного оружия очень малых калибров), усиливая при этом донную часть, испытывающую повышенные нагрузки. Для захвата зацепом выбрасывателя первые латунные гильзы имели шляпку с закраиной, однако с введением коробчатых магазинов в донной части гильзы стали делать только проточку.
Затворы и магазины.
Первые магазинные винтовки оснащались затворами рычажного типа. При отводе рычага (одновременно служившего спусковой скобой) вниз и вперед происходило экстрагирование стреляной гильзы, а при возвращении его в прежнее положение – подача нового патрона в патронник из магазина (обычно трубчатого, располагавшегося под стволом или в прикладе).
Продольно-скользящий затвор с рукоятью впервые установил на военном стрелковом оружии немец И.Дрейзе. Созданная им однозарядная игольчатая винтовка была принята на вооружение прусской армией в 1840. Эта винтовка стреляла унитарным патроном с бумажной гильзой. Капсюль размещался между порохом и пулей. В трубчатом затворе находилась спиральная боевая пружина, под воздействием которой длинный и тонкий, как игла, боек ударника пронизывал гильзу, пороховой заряд и накалывал капсюль. Винтовка продемонстрировала исключительную эффективность в австро-прусской войне 1866, когда прусская армия, вооруженная новыми (долго составлявшими военную тайну) казнозарядными и нарезными (а значит, более скорострельными и дальнобойными) винтовками, быстро и с малыми потерями разбила австрийцев, ходивших в наступление по-прежнему сомкнутыми колоннами и вооруженных дульнозарядными ружьями. Устройство затвора системы Дрейзе было простым. Его трубчатый остов передвигался рукоятью в ствольной коробке, имевшей окно для ввода патрона. При запирании рукоять поворачивалась направо и входила в паз в ствольной коробке; при этом коническая передняя часть затвора упиралась в конический же обрез ствола, обеспечивая надежную обтюрацию. Винтовка системы Дрейзе явилась предшественницей всех образцов винтовок с продольно-скользящим затвором; различные усовершенствования, внесенные в ее конструкцию за последующие 50 лет, привели к созданию таких великолепных систем, как винтовка системы Маузера образца 1898 и винтовка «Спрингфилд» образца 1903. С изобретением американцем Дж.Ли серединного коробчатого магазина в 1879 винтовка приобрела новое качество – она стала магазинной. Патроны в магазине располагались в один или два (в шахматном порядке) ряда, и пружина, устанавливаемая на дне магазина, выталкивала патроны вверх к затвору. Соединение продольно-скользящих затворов и серединных магазинов определило единую конструктивную схему боевого стрелкового оружия, нашедшую также широкое применение в спортивном и охотничьем оружии. Значительные усовершенствования в эту схему внесли знаменитые европейские конструкторы оружия П.Маузер (см. МАУЗЕР, ПЕТЕР ПАУЛЬ) в Германии и Ф.Манлихер в Австрии.
Бездымный порох.
Впервые бездымный порох для огнестрельного оружия был получен французским химиком П.Вьелем в 1884. В 1886 им стали снаряжать 8-мм патроны для пехотной винтовки, разработанной директором французской стрелковой школы Лебелем. Было установлено, что из нитроцеллюлозы и нитроглицерина можно получать порох с более равномерным горением и большим газообразованием, чем у черного пороха. В 1887 А.Нобель разработал баллиститный бездымный порох – предшественник кордитного бездымного пороха. Гильзе, используемой с этими порохами, придали бутылочную форму; суженная часть, в которой крепится пуля, получила название «дульце». В такой гильзе достигалось еще большее давление газов, а для ее усиления применялись медь, никель, сталь и бронза. С увеличением давления пороховых газов увеличивалась дальность стрельбы.
Пистолеты.
Ранние пистолеты были однозарядными (современные однозарядные пистолеты используются лишь для спортивной стрельбы и охоты на мелких животных). Однако главной целью оружейников всегда было создание такого пистолета, из которого можно было бы делать выстрел за выстрелом, нажимая лишь на спуск. В результате появились револьверы и автоматические пистолеты. Первым, кто решил проблему скорострельности и многозарядности стрелкового оружия, был С.Кольт, запатентовавший в 1836 револьверную систему, оказавшуюся практичной и пригодной для военных целей. Револьвер Кольта имел барабан с пятью зарядными камерами, каждая была снабжена бранд-трубкой (затравочным стержнем), на которую надевался капсюль. Подствольный рычаг-шомпол позволял туже забить патрон в камору. Барабан поворачивался и фиксировался автоматически при взведении курка.
Многие элементы принципа действия и устройства револьвера Кольта были известны и до него. Стрелковое оружие с вращающимся барабаном, имеющим несколько зарядных камор, и одним стволом использовалось еще в 17 в. Однако все операции при стрельбе из такого оружия делались вручную, а отсутствие эффективных средств воспламенения сдерживало его развитие. Конструктор Кольер был автором двух важных идей: в его охотничьем ружье барабан поворачивался при взводе курка, а в револьвере с кремневым замком, запатентованном им в 1818, самым примечательным было устройство, совмещающее очередную камору со стволом и фиксирующее барабан в момент выстрела. Дж.Холл, который в 1810 разработал удачное казнозарядное кремневое ружье, раньше Кольта начал собирать оружие из стандартных деталей. Идею прикреплять к револьверу приклад, превращая его в карабин, Кольт заимствовал у изготовителей колесцовых ружей 17 в., в которых, наоборот, приклад отделялся для превращения ружья в пистолет. Таким образом, сочетание многих технических решений сделало револьверы Кольта очень популярными.
Револьверы двойного действия.
Системы двойного действия были больше распространены в Европе, чем в Америке. Ударно-спусковой механизм таких револьверов, помимо одинарного способа ведения огня, допускает самовзводную стрельбу: стрелку не надо взводить курок перед каждым выстрелом – достаточно нажимать на спусковой крючок. При этом автоматически поворачивается барабан, взводится и спускается курок. Существуют также системы, позволяющие вести только самовзводную стрельбу.
Оборонительное оружие.
К современному оборонительному оружию относят револьверы и автоматические пистолеты, которые хорошо подходят для защиты жилища от грабителей, самообороны и полицейской работы.
Револьвер – простое, меткое и надежное оружие, патроны которого мощнее, чем у автоматических пистолетов самого большого калибра. Его ударно-спусковой механизм состоит из небольшого количества простых и прочных деталей, отказ которых в работе маловероятен. Такое сочетание мощности и надежности делает револьвер предпочтительным среди т.н. гражданского стрелкового оружия. К его недостаткам можно отнести относительно невысокую скорострельность, громоздкость барабана, что создает неудобство для скрытного ношения, и выступающий за габариты оружия курок, затрудняющий быстрое вытаскивание револьвера из кармана. Однако револьвер удобно носить в кобуре, откуда он легко извлекается.
Автоматические пистолеты – это компактная портативная скорострельная система. Их выпускают самых различных калибров: от «дерринджера» 22-го калибра до военных образцов, таких, как «кольт» 45-го калибра. Пистолет, в отличие от револьвера, удобно носить в кармане или в дамской сумочке. Однако большое количество деталей делает пистолет менее надежным. Для того чтобы иметь возможность быстро начать стрельбу, необходимо носить пистолет с уже досланным в патронник патроном и взведенным курком. Если при этом пистолет не поставлен на предохранитель, то возникает опасность случайного выстрела от толчка или удара. С другой стороны, если носить пистолет без патрона в патроннике и с невзведенным курком, то теряется много времени на подготовку первого выстрела, так как стрелку приходится действовать обеими руками для удержания пистолета и отвода кожуха-затвора назад до отказа.
Полицейский, выполняющий опасное оперативное задание, нуждается в мощном, надежном и скорострельном оружии. Лучше всего для этого подходят крупнокалиберные револьверы с коротким стволом и полускрытым курком, объединяющие достоинства револьверов и автоматических пистолетов.
СОВРЕМЕННОЕ БОЕВОЕ СТРЕЛКОВОЕ ОРУЖИЕ
Карабины.
Во время Второй мировой войны появилась разновидность стрелкового самозарядного (полуавтоматического) оружия – карабин, созданный на базе короткой кавалерийской винтовки, занимающей промежуточное положение между обычной винтовкой и пистолетом по массе, мощности и боевым качествам. Карабины появились в результате анализа эффективности различных стрелковых систем во время Первой мировой войны. Целесообразно было вооружить часть личного состава вооруженных сил оружием более легким, чем винтовка, и с большей дальностью стрельбы, чем пистолет. С вторжением германской армии в Польшу в 1939 потребность в таком оружии стала очевидной, и 15 июня 1940 военный министр США приказал начать его разработку. В октябре 1941 на вооружение армии США поступила система Винчестера – карабин 30-го калибра М1. Этим легким самозарядным карабином вооружили офицеров, связистов, водителей, артиллеристов и других военнослужащих, которым штатная винтовка создавала неудобства в выполнении их основных задач. Карабин не заменил полностью пистолет, но благодаря небольшой массе, компактности и простоте в обращении стал самым распространенным оружием армии США в годы Второй мировой войны.
Выпускались также его модификации, включая вариант для парашютистов-десантников М1А10 со складным металлическим плечевым упором и пистолетной деревянной рукояткой, полностью автоматический карабин М2 с магазином емкостью 30 патронов и модификацию М3 с инфракрасным прицелом для стрельбы ночью. Все модели стреляли 7,62-мм патроном пистолетного типа с цилиндрической гильзой и пулей массой 7,13 г и начальной скоростью 600 м/с. Коробчатый приставной магазин для каждой модели вмещал 15 или 30 патронов. Отпирание затвора и его отход назад достигались за счет отвода пороховых газов, воздействующих на затвор через поршень и шток с коротким ходом (4 мм). При этом извлекается и выбрасывается стреляная гильза, а во время обратного хода затвора подхватывается и досылается в патронник очередной патрон из магазина.
Полуавтоматические винтовки.
Наиболее значительные успехи в разработке американских самозарядных винтовок связаны с именем конструктора Дж.Гаранда. В 1920-х годах он создал винтовку под 7-мм патрон, однако по требованию военных был вынужден переделать ее под 7,62-мм патрон с пулей массой 9,72 г и начальной скоростью 840 м/с. При выстреле давление пороховых газов, устремляющихся из отверстия в стенке ствола около дульного среза в газовую камеру под стволом, действует на поршень с коротким ходом, который посредством длинного штока, соединенного с затвором, открывает последний и отбрасывает его назад. При этом выбрасывается стреляная гильза и взводится курок, а при возвращении затвора в прежнее положение под действием возвратной пружины он досылает в патронник очередной патрон из магазина, после чего винтовка вновь готова к выстрелу. Масса винтовки 4,5 кг. Восемь патронов, расположенных двумя рядами в шахматном порядке и объединенных пачкой, вставляются в постоянный магазин сверху. Винтовке придаются штык, гранатомет и инфракрасный «ночной» прицел. Хотя производство ее началось незадолго до вступления США во Вторую мировую войну, к 1945 было выпущено 4,5 млн. экземпляров. К концу Второй мировой войны были разработаны модификации винтовки для ведения непрерывного автоматического огня с отъемными коробчатыми магазинами на 20 патронов.
В период между 1936 и 1940 американский конструктор Джонсон создал свою полуавтоматическую винтовку. В ней использовалась энергия отдачи при коротком ходе ствола. Винтовка имела массу 4,3 кг и неотъемный магазин барабанного типа, вмещающий 10 патронов. Сравнительные испытания ее с винтовкой М1 в 1940 показали, что она не может быть достойной заменой последней. Однако позже в том же году она была запущена в производство по заказу правительства Нидерландской Индии (совр. Индонезия). Небольшое количество таких винтовок использовалось также американскими морскими пехотинцами на юго-западных тихоокеанских островах.
В России развитие самозарядных винтовок началось в 1916 и связано главным образом с именем конструктора С.Г.Симонова. В начале 1930-х годов он разработал винтовку, успешно выдержавшую испытания и принятую на вооружение в 1936. Позднее немало их было отправлено в Испанию для помощи республиканцам. Один стрелок, вооруженный этой винтовкой, мог достигнуть такой же плотности огня, какая достигалась группой из трех или пяти стрелков, вооруженных обычными винтовками. Еще более совершенный образец – самозарядная винтовка Ф.В.Токарева – поступил на вооружение в 1938. Эта винтовка заняла среди подобного оружия одно из первых мест в мире по простоте, надежности и легкости. Ощутив на себе эффективность винтовки Токарева в боях на восточном фронте во Вторую мировую войну, германская армия также вооружилась самозарядными винтовками. Наиболее популярными среди них были винтовки G41M Маузера и G41W Вальтера, работавшие на принципе отвода пороховых газов через дульное устройство (надульник). Особенно много было выпущено винтовок G43 (усовершенствованный вариант G41W).
Образцы, разработанные после Второй мировой войны.
Сразу же после окончания войны армия США начала изыскания по созданию облегченной винтовки для стрельбы одиночными выстрелами и очередями патронами, которые были бы не менее эффективны, чем 7,62-мм патрон М2. Среди разработанных систем, подвергшихся жесточайшим испытаниям, были винтовки Т31 (разработка Гаранда), Т25 (разработка артиллерийско-технической службы), Т37 (модификация винтовки М1), Т44 (на базе винтовки М1 с измененной газовой системой) и Т48 (американское обозначение винтовки, разработанной бельгийской Национальной оружейной фабрикой). Лучшей оказалась Т44, которая и была принята на вооружение в 1957, получив наименование «винтовка М14 калибра 7,62 мм».
В основном М14 устроена так же, как и винтовка Гаранда М1. Ее масса 4 кг, питание из отъемного коробчатого магазина на 20 патронов. Винтовка обеспечивает одиночный и непрерывный автоматический огонь. Канал ствола имеет хромированное покрытие. Принятие на вооружение винтовки М14 и единого пулемета М60 под стандартный 7,62-мм патрон НАТО позволило снять с вооружения семь устаревших стрелковых систем, стрелявших тремя разными патронами.
Для замены винтовки М14 была разработана штурмовая винтовка М16, впервые использовавшаяся во вьетнамской войне. Ее масса 2,8 кг, а вместе с магазином на 20 патронов – 3,2 кг. Винтовка рассчитана на одиночный и непрерывный огонь 5,56-мм патронами, снабжена штыком, пламегасителем, телескопическим прицелом и 40-мм гранатометом. С укороченным стволом и магазином на 30 патронов она становится автоматом.
Автоматы.

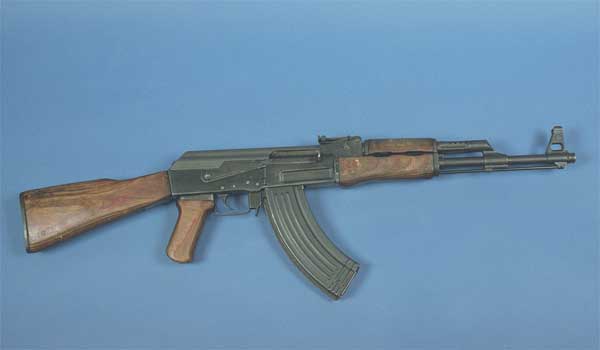

На вооружении почти всех армий находились или продолжают находиться автоматы (пистолеты-пулеметы). В армии США их применение уменьшается из-за относительно невысокой эффективности. Достоинством автоматов является не точность стрельбы, а достижение большой плотности огня в ближнем бою. Обычно они проектируются под 11,43-мм и 9-мм пистолетные патроны; последние наиболее популярны.
История пистолетов-пулеметов начинается в последнем десятилетии 19 в., когда немецкий инженер Г.Борхардт, используя принцип кривошипно-шатунного запирания пулемета «Максим», создал самозарядный пистолет. Другой немецкий инженер, Г.Люгер, занявшись его усовершенствованием, разработал популярный «парабеллум».
В Первой мировой войне пистолеты-пулеметы (например, «Бергман» М1918) применялись германской и итальянской армиями. В США первый образец такого оружия сконструировал генерал Д.Томпсон в 1920. Этот пистолет-пулемет получил прозвище «ружье Томми». Его взяла на вооружение полиция, а с разгулом преступности в 1920-х годах им вооружались и гангстеры. С началом Второй мировой войны он становится штатным пистолетом-пулеметом армии США. Его масса 5 кг; он обеспечивает одиночный и автоматический непрерывный огонь.
Другими американскими образцами подобного оружия являются модификации пистолета-пулемета «Рейзинг» (все калибра 11,43 мм). Во время Второй мировой войны управление артиллерийско-технического снабжения армии США разработало облегченный и дешевый в производстве пистолет-пулемет М3; почти все его детали изготовлялись путем штамповки. Выпускался он под 9-мм и 11,43-мм патроны.
К наиболее распространенным пистолетам-пулеметам периода Второй мировой войны, помимо американских «Томпсон» и М3, относятся советский ППШ (Шпагина), немецкий «Шмайссер» МР38/40, британский «Стэн», финский «Суоми» и итальянский «Беретта». «Стэн», М3 и «Томпсон» часто копировали в других странах. Простой по конструкции и надежный 7,62-мм автомат Калашникова стал самым популярным оружием второй половины 20 в.

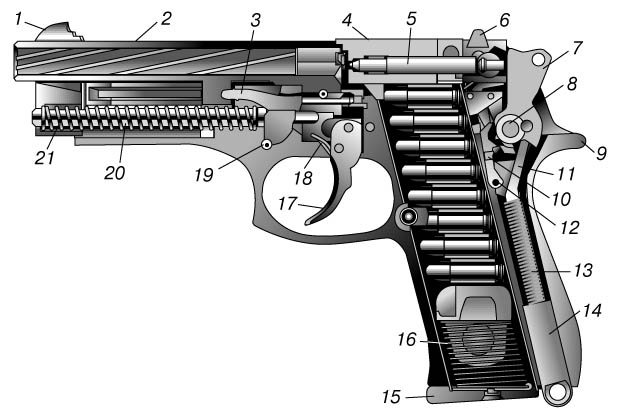

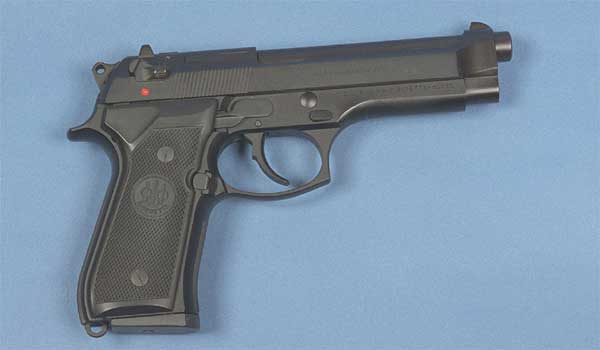

Пистолеты.
Современные пистолеты можно разделить на два класса: собственно пистолеты, у которых при нажатии на спусковой крючок сначала происходит выстрел, а затем перезаряжание, и револьверы, у которых при нажатии на спусковой крючок происходит перезаряжание, а затем выстрел.
Последним достижением в этой области явилось создание автоматических (точнее – самозарядных) пистолетов (последний термин указывает, что у таких пистолетов при нажиме на спуск происходит один выстрел, а затем автоматическое перезаряжание, тогда как термин «автоматический» подразумевает ведение пистолетом непрерывного огня при нажиме на спусковой крючок до опустошения магазина).
Наиболее известный ранний самозарядный пистолет Г.Борхардта сконструирован в 1893. Самозарядные пистолеты, стрелявшие укороченным патроном, открыли путь к созданию пистолетов-пулеметов. Вскоре после пистолета Борхардта появляются пистолетные системы Бергмана, Манлихера и Маузера. Дж.Браунинг также разработал удобную модель карманного пистолета, выпускавшуюся в Бельгии Национальной оружейной фабрикой в 1900-х годах. Позднее пистолеты Браунинга стала выпускать компания Кольта. С 1905 проходил интенсивные испытания и после доработок был принят на вооружение армии и флота США автоматический 11,43-мм пистолет, получивший наименование «Кольт, правительственная модель 1911». Некоторые европейские армии (бельгийская, польская) также приняли на вооружение 9-мм пистолеты Браунинга.
Приверженность американцев к пистолету калибра 11,43 мм объясняется сложившимся после военных кампаний на Филиппинах (1898–1901) мнением, что атакующего противника можно остановить только крупнокалиберной пулей. Европейцы, напротив, предпочитали 9-мм пистолетные системы. «Люгер», разработанный на базе пистолета Борхардта и принятый на вооружение германской армией в 1908, был наиболее популярным оружием такого класса. Его автоматика, аналогично большинству военных автоматических пистолетов, действовала по принципу использования отдачи ствола с коротким ходом.
Другой особенностью европейских пистолетов является применение самовзводно-ударного механизма. (На американском «кольте» модели 1911 и на модели 1911А1, к примеру, открытый курок перед первым выстрелом взводится. Для этого отводится назад либо кожух-затвор, либо сам курок. После первого выстрела взведение курка и перезаряжание осуществляются автоматически.) Знаменитый немецкий «Вальтер» Р38 – наиболее известный образец такого оружия. Среди других можно назвать чехословацкую модель 1938 под 9-мм короткий патрон Браунинга и военный образец карманных размеров И.Зауэра под 7,65-мм патрон. В США пистолеты с самовзводно-ударным механизмом производит фирма «Смит – Вессон».
В качестве военного оружия револьверы утратили свое значение. Хотя пистолеты и револьверы считаются в основном оружием самозащиты для стрельбы на близкие расстояния (10–25 м), автоматический пистолет – более эффективное оружие. Его эффективность определяется большим количеством патронов в магазине и быстротой, с которой опустошенный магазин заменяется на полный. Таких характеристик не может иметь револьвер, барабан которого вмещает не больше шести патронов, не говоря уже о времени, необходимом для снаряжения барабана новыми патронами. Тем не менее у револьвера есть свои преимущества. Это чисто механическая система, которая нечувствительна к тому, сколько пороха оказалось в патроне. В пистолете же слабый патрон может вызвать отказ в стрельбе из-за того, что давление пороховых газов окажется недостаточным для полного отбрасывания подвижных частей назад и выбрасывания гильзы. В револьвере также нет постоянно напряженных пружин, тогда как в пистолете постоянно напряжена, по крайней мере, пружина в магазине. При ношении пистолета с курком, поставленным на боевой взвод, под напряжением находится боевая (спусковая) пружина. Револьвер же с ударно-спусковым механизмом двойного действия можно безопасно носить в кармане и даже стрелять, не вынимая из кармана, будучи уверенным, что он не подведет.
Адам Р. Личное огнестрельное оружие. М., 1995
Жук А.Б. Энциклопедия стрелкового оружия. М., 1998
Смит Г. Энциклопедия боевого стрелкового оружия. М., 1998
