ПЛОТИНА

Содержание статьи

• Сдвигающие силы.
• Гравитационные плотины.
• Утечки.
• Арочные плотины.
• Нагрузки.
• Многопролетные плотины.

ПЛОТИНА, массивная перемычка, возводимая для удержания водного потока, основное гидротехническое сооружение при использовании и регулировании водных ресурсов. Уже в доисторические времена в Египте, Месопотамии и других районах обитания человека строились простейшие плотины в виде насыпей из земли и камней. На протяжении многих веков устройство плотин определялось соображениями, почерпнутыми только из практического опыта, и лишь в 1853 французский инженер Де Сазилли теоретически обосновал их конструктивные принципы.

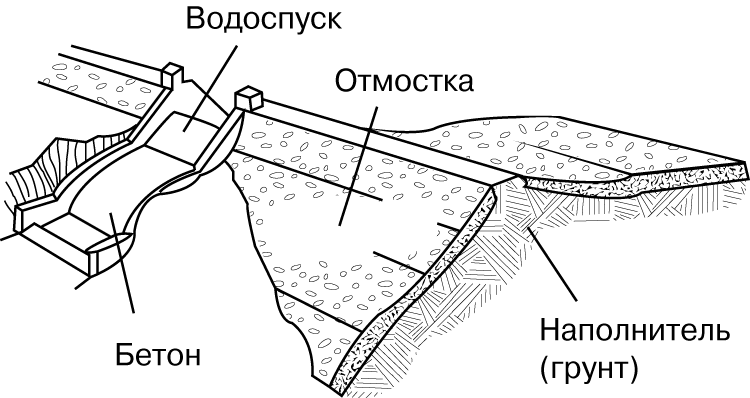

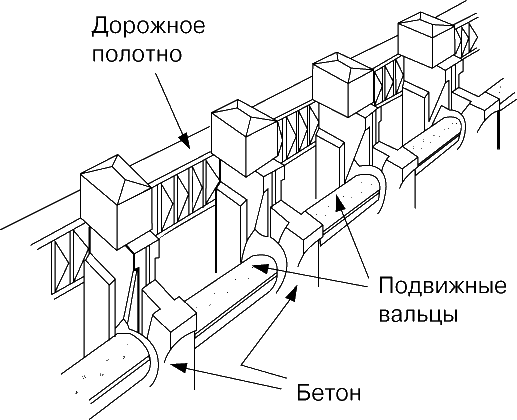

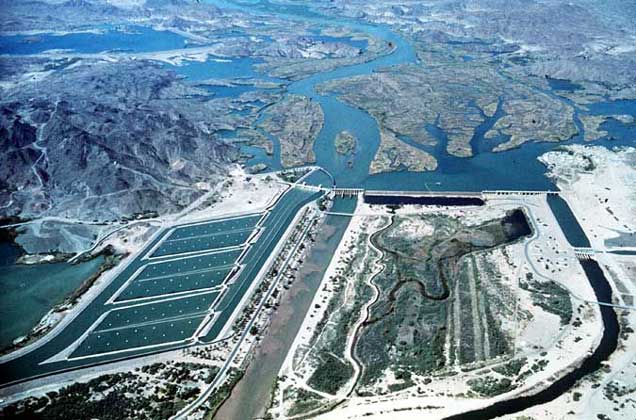

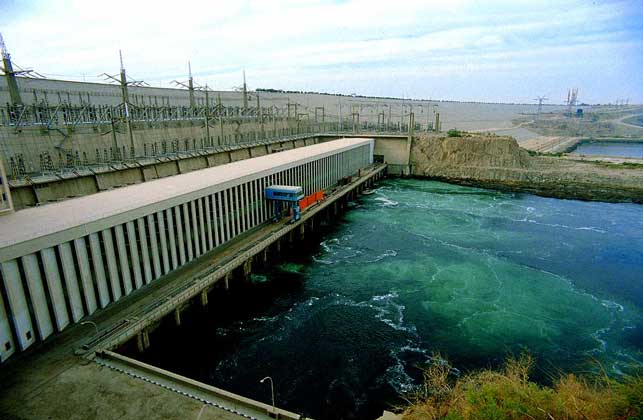

Водосливные плотины возводятся, чтобы повысить уровень воды в реке или отвести водоток, что обычно необходимо при строительстве электростанций, для обеспечения судоходства или орошения земель. Глухими плотинами (без пропуска воды) перегораживают водоток и создают водохранилища, предназначенные для обеспечения городов водой или электроэнергией либо для ирригационных целей и т.п. У многих плотин этого типа верхняя часть устраивается так, что при необходимости может служить водосбросом. Плотина противодействует напору воды либо собственным весом (гравитационные плотины), либо своей конструкцией, силовые элементы которой обеспечивают устойчивость всего сооружения (арочные, контрфорсные плотины). Гравитационные плотины делают в виде каменной кладки, бетонных заграждений, земляного или скального (щебневого) заполнителя; другие плотины строят из бетона, железобетона, стальных конструкций или лесоматериалов.

Сдвигающие силы.

На плотину воздействуют различные сдвигающие силы, обусловленные давлением воды, льда, наносов, ветра, ударами волн, силами тяготения, температурными перепадами, реакцией грунта. В некоторых местностях необходимо учитывать и возможность землетрясений. Недоучет каких-либо сил может привести к разрушению плотины вследствие сдвига ее основания или перегрузки ее конструктивных узлов.

Горизонтальная составляющая давления воды возрастает с глубиной, будучи равной произведению wh, где h – глубина и w – вес единицы объема воды. Следовательно, суммарное гидростатическое давление на единичной длины элемент поперечного сечения тела плотины составляет 1/2 (wh²), а равнодействующая его вертикального распределения приложена на уровне трети высоты плотины. При расчете давления воды на плотину труднее всего определить фильтрационное давление, действующее на подошву сооружения вследствие того, что под него просачивается вода. Чтобы выяснить порядок величины таких сил, проводятся многочисленные исследования как на моделях плотин, так и в натурных условиях. Значения этих сил изменяются в зависимости от способности грунтового ложа пропускать воду. Если подушкой фундамента плотины служат галька, речной песок, пористая порода или какие-либо неплотные отложения, то давление на основание опорной призмы плотины будет равно полному гидростатическому напору. Когда же основание плотины скрепляется цементным раствором с монолитным скальным грунтом и раствор заполняет все его щели, то такое давление составляет сравнительно небольшую долю (10–40%) гидростатического напора. Уменьшение его вдоль подошвы плотины от верховой опорной призмы к низовой зависит от расстояния и сдвигающих сил и у бровки низового откоса плотины становится меньше напора в нижнем бьефе. Площадь подошвы плотины, на которую действует фильтрационное давление, меняется от полного ее значения (для плотин на песчаном и галечном грунте) до 0 (для плотин с добротным бетонным понуром на скальном грунте). Чтобы уменьшить влияние фильтрационного давления, делают дренажные и обводные пути для водных потоков, способных проникнуть под плотину.

Основное воздействие волн на плотину проявляется в периодическом изменении глубины водной массы, соприкасающейся с плотиной, хотя при некоторых обстоятельствах напорная грань плотины может испытывать и мощные удары волн, обусловленные их кинетической энергией. Хорошее приближение к действительности дает формула Хоксли () зависимости высоты волны h от длины L ее «нагона» (в метрах), т.е. того расстояния, на котором волна набирает свою полную высоту. Давление льда на плотину определяется не вполне точно, но все-таки оно гораздо меньше тех сил, которые возникают из-за увеличения объема водохранилища перед плотиной. Практически приемлемая оценка давления льда составляет в среднем 210 кг/м². Давление от ледяных масс можно уменьшить, продувая воздух через перфорированные трубы, уложенные перед плотиной на большой глубине. Воздушные пузыри, поднимаясь вверх, гонят более теплую воду к поверхности, и она препятствует образованию льда.

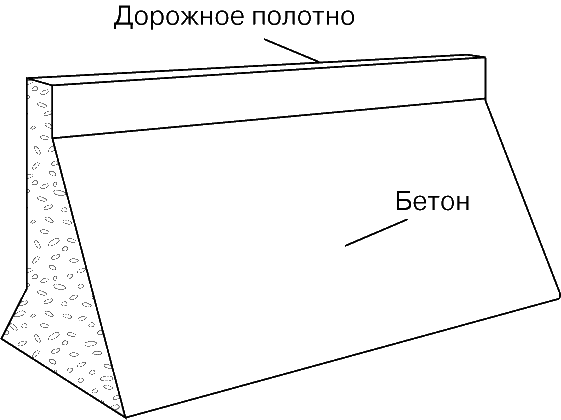

Гравитационные плотины.

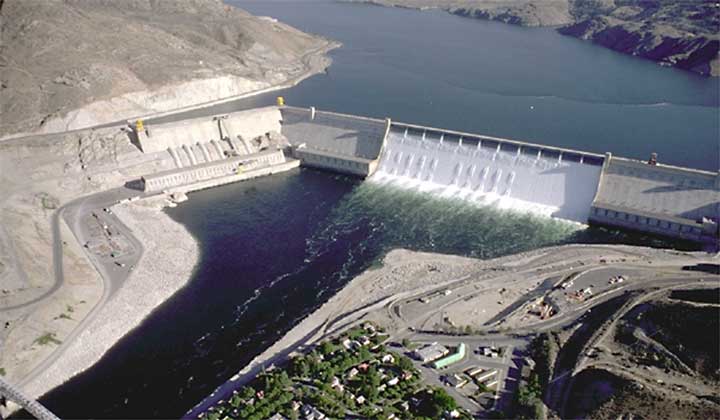

Гравитационная плотина застрахована от развала, если результирующая всех действующих на нее сил давления и тяжести приложена к основанию сооружения; тем не менее для плотины безупречной конструкции требуется, чтобы эта результирующая прилагалась к основанию ядра, расположенного в средней части тела плотины. Сжимающие напряжения, развивающиеся в низовой и верховой опорных призмах плотины, можно рассчитать из формулы V/b(1 ± 6e/b), где V – вертикальная составляющая силы реакции опоры, e – удаление точки ее приложения от центра, b – ширина основания плотины; знак плюс в скобках берется для низовой призмы, а минус – для верховой. Если точка приложения результирующей силы выходит за границы средней трети основания призмы плотины, но все же находится в пределах самого основания, то напряжение на низовой призме определяется по формуле 2V/(b/2 – e). При этом допустимые напряжения должны быть с запасом меньше разрушающих. Сдвигу плотины препятствует в основном ее трение по грунтовому ложу, равное произведению VЧf, где f – коэффициент трения. Сопротивление сдвигу плотины обеспечивается дополнительно заглублением выступов ее подошвы (зубьев) в грунт.

Гравитационные плотины в плане обычно представляют собой дуги, опирающиеся на крутые и прочные берега реки; таким сооружениям присущи свойства арок. Распределение сопротивления смещениям такой плотины, вообще пропорциональное массе и другим физико-механическим характеристикам материала, из которого она построена, не удается описать точной формулой.

Утечки.

Чаще всего вода просачивается за каменную плотину через подстилающий слой грунта. Если плотина ставится на пласте водопроницаемой породы, то обычно ее диафрагма заглубляется в грунт так, чтобы полностью перекрыть путь фильтрационной воде или свести ее просачивание к минимуму. Напорную грань плотины стараются сделать водонепроницаемой, но все равно в теле плотины желательно заранее предусмотреть дренаж просачивающейся воды. Земляные плотины обычно делают с диафрагмой из бетона либо срединную часть их толщи (ядро) заполняют более плотным грунтом. В каменно-набросных плотинах либо возводятся водонепроницаемые диафрагмы (из конструкций и плотных природных материалов), либо их напорные грани выполняют из бетона, асфальтобетона или листовой стали.

При строительстве плотин из монолитного бетона необходимо предусматривать специальные меры, исключающие появление трещин, через которые может просочиться вода. Дело в том, что при замесе на воде смеси цемента с песком и гравием или бутовым камнем в образующейся массе жидкого бетона развивается химическая реакция с выделением тепла и повышением температуры, а затем, при затвердевании, бетон остывает неравномерно и происходит его усадка, при которой в нем могут образоваться усадочные раковины и трещины. Вредные последствия разогрева и усадки бетона, способные привести к образованию полостей и трещин, можно уменьшить, контролируя процесс замеса различными способами: использовать в нем цемент с низкой экзотермией; сводить к допустимому минимуму долю цемента; предварительно остужать раствор до его укладки, чтобы создаваемый бетонный блок формировался уже при пониженной температуре; охлаждать замешиваемую массу, используя водяную или какую-либо другую систему охлаждения. Обычно ширина формируемого монолитного блока не должна превышать 15 м, толщина слоя бетонного раствора, укладываемого за один прием, – 1,5–3 м. Следующий слой или смежный блок можно укладывать по истечении некоторого времени или при соответствующем понижении температуры уже уложенного раствора. Стыки соседних блоков перекрываются гидроизоляционными заслонами из резины, пластика или некорродирующего металла. Тем не менее предусматриваются меры для свободного оттока воды с внутренней стороны гидроизоляции.

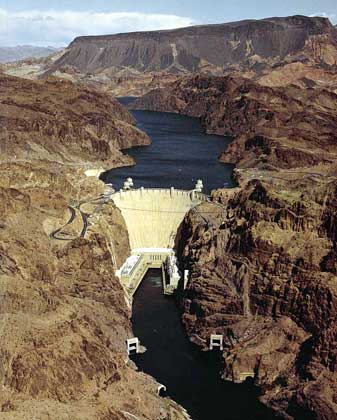

Арочные плотины.

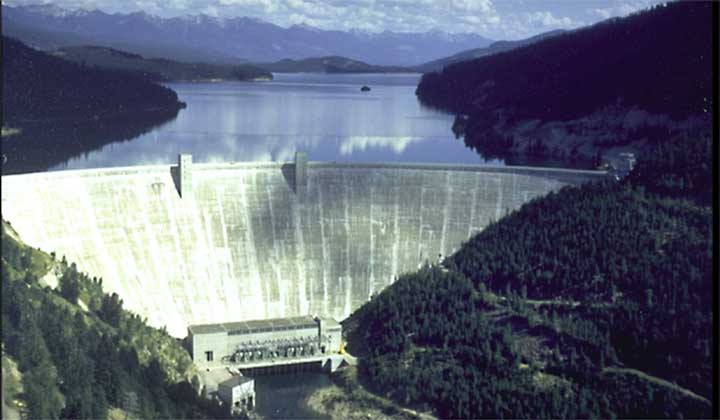

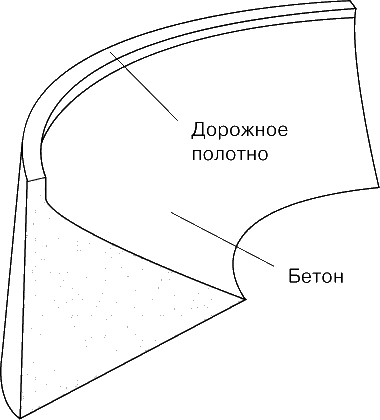

Арочная плотина в виде единой дуги, перекрывающей речной поток от одного берега до другого, отличается прочностными достоинствами своей конструкции. Она выдерживает напор воды благодаря трем важным свойствам, в совокупности обеспечивающим ее устойчивость: 1) сопротивлению вертикальных элементов ее конструкции (которые действуют как консоли, заделанные в основание); 2) массе; 3) особенностям арочной конструкции, опирающейся концами на береговые устои и передающей через них напор воды. Если речная долина относительно узка, то основную нагрузку водной массы выдерживает арка как таковая; когда русло широко, существенную роль играют и остальные два свойства. У экспериментальной плотины Стивенсон-Крик, рассчитанной на перепад уровней воды 18 м, оторвалась опорная призма напорной грани при перепаде уровней 6 м, но после этого арка выдержала полную нагрузку. При подходящем рельефе местности строительство арочной плотины экономически выгодно, поэтому в 20 в. таких сооружений возведено довольно много.

Нагрузки.

Напряжения, которые испытывают элементы конструкции арочной плотины, иногда рассчитывают, рассматривая плотину как сегмент кругового цилиндра с распределенной радиальной нагрузкой. При этом вид формулы довольно прост: S = 41,9RH/T, где S – напряжение, R – радиус кругового цилиндра, H – высота водяного столба, расположенного выше уровня рассматриваемого элемента конструкции плотины, T – толщина арки плотины на этом уровне. В результате получается, что толщина должна быть постоянна на одном и том же уровне и увеличиваться от гребня к основанию плотины. Поскольку при этом не учитываются напряжения, возникающие из-за температурных изменений, усадки материала и укорачивания ребра арки, модель простого цилиндра нуждается в уточнении и, принимая во внимание размеры плотин, необходимо проводить расчеты по всей последовательности горизонтальных сечений тела плотины, рассматривая каждое из них как упругую арку, заделанную концами в береговые устои. Процедура расчетов подобна той, которая используется при конструировании арочных мостов.

Поскольку поперечное сечение долины реки имеет V-образный профиль, дуга гребня арочной плотины оказывается гораздо длиннее дуги ее основания. Если в расчетах по горизонтальным сечениям от гребня до основания плотины брать за основу дуги одного и того же радиуса, то кривизна основания плотины окажется недостаточной, поэтому некоторые арочные плотины рассчитывают при условии постоянства центрального угла для всех горизонтальных поперечных сечений. Однако это условие иногда приводит к негладким контурам проектируемого сооружения, поэтому на практике обычно находят компромиссные подходы, пользуясь постоянством то радиуса, то центрального угла.

Многопролетные плотины.

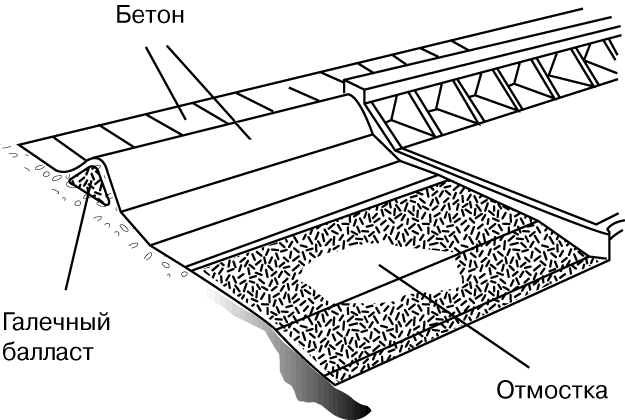

Относительно низкие плотины на реках с широким руслом в скальном ложе нередко строят из структурных узлов в виде непрерывных пролетов между опорами, контрфорсами или фермами. Напорные перекрытия, формирующие напорную грань плотины, могут представлять собой бетонные цилиндрические арки, армированные бетонные плиты либо конструкции листовой стали или толстых деревянных досок. Угол наклона напорной поверхности плотины относительно направления течения реки обычно выбирают близким к 45°, поэтому составляющая веса воды, действующая на плотину, способствует повышению ее устойчивости.

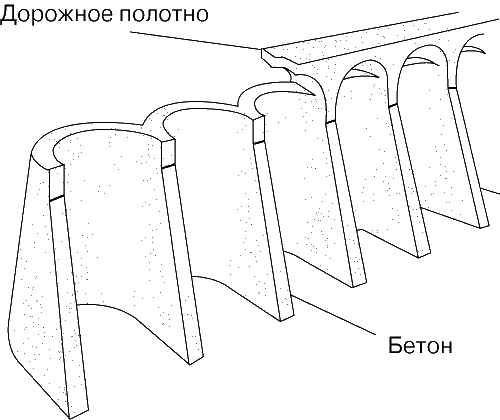

Многоарочная плотина компонуется из бетонных полуцилиндров, опирающихся краями на контрфорсы, расположенные через каждые 15 м. Низкие плотины на широких реках со скальным грунтом выгодно делать из таких многоарочных конструкций, так как арки работают в основном на сжатие, благодаря чему при строительстве достигается экономия материалов. Нижние края полуцилиндров обычно снабжаются бетонным анкерным зубом, заглубляемым в скальный грунт. В те места арок, где могут возникать растягивающие напряжения из-за температурных колебаний, вводится стальная арматура; в районах с холодным климатом бетонные арки следует делать толще, чтобы уберечь арматуру от низкотемпературной коррозии. Перекрытия могут выполняться и в виде сегментов купола.

В плотинах с перекрытиями из железобетонных плит опорами служат треугольные контрфорсы, а каждая плита изготавливается так, что заполняет собой пролет между смежными опорами и стыкуется с зубом плотины. В районах с холодным климатом тонкие плиты непригодны для такого типа плотин, так как быстро теряют эксплуатационные характеристики.

Плотин с напорными перекрытиями из листовой стали строилось немного; обычно они рассчитываются на малый напор. В типичной конструкции такого сооружения листы стали, наклоненные под углом 45° к потоку, перекрывают относительно небольшие пролеты стальных рам с анкерным креплением в скальном грунте. Однако листовая сталь прогибается между опорами и испытывает напряжения на растяжение, а не на сжатие (как арка). Для предотвращения просачивания воды под плотину листы у основания сооружения заделываются в зуб плотины. Листовая сталь применяется также в мембранах каменных плотин.
