УСКОРИТЕЛЬ ЧАСТИЦ
УСКОРИТЕЛЬ ЧАСТИЦ, установка, в которой с помощью электрических и магнитных полей получаются направленные пучки электронов, протонов, ионов и других заряженных частиц с энергией, значительно превышающей тепловую энергию. В процессе ускорения повышаются скорости частиц, причем нередко до значений, близких к скорости света. В настоящее время многочисленные малые ускорители применяются в медицине (радиационная терапия), а также в промышленности (например, для ионной имплантации в полупроводниках). Крупные же ускорители применяются главным образом в научных целях – для исследования субъядерных процессов и свойств элементарных частиц.
Согласно квантовой механике, пучок частиц, как и световой пучок, характеризуется определенной длиной волны. Чем больше энергия частиц, тем меньше эта длина волны. А чем меньше длина волны, тем меньше объекты, которые можно исследовать, но тем больше размеры ускорителей и тем они сложнее. Развитие исследований микромира требовало все большей энергии зондирующего пучка. Первыми источниками излучений высокой энергии служили природные радиоактивные вещества. Но они давали исследователям лишь ограниченный набор частиц, интенсивностей и энергий. В 1930-х годах ученые начали работать над созданием установок, которые могли бы давать более разнообразные пучки. В настоящее время существуют ускорители, позволяющие получать любые виды излучений с высокой энергией. Если, например, требуется рентгеновское или гамма-излучение, то ускорению подвергаются электроны, которые затем испускают фотоны в процессах тормозного или синхротронного излучения. Нейтроны генерируются при бомбардировке подходящей мишени интенсивным пучком протонов или дейтронов.
Энергия ядерных частиц измеряется в электронвольтах (эВ). Электронвольт – это энергия, которую приобретает заряженная частица, несущая один элементарный заряд (заряд электрона), при перемещении в электрическом поле между двумя точками с разностью потенциалов в 1 В. (1 эВ » 1,60219Ч10–19 Дж.) Ускорители позволяют получать энергии в диапазоне от тысяч до нескольких триллионов (1012) электронвольт – на крупнейшем в мире ускорителе.
Для обнаружения в эксперименте редких процессов необходимо повышать отношение сигнала к шуму. Для этого требуются все более интенсивные источники излучения. Передний край современной техники ускорителей определяется двумя основными параметрами – энергией и интенсивностью пучка частиц.
В современных ускорителях используются многочисленные и разнообразные виды техники: высокочастотные генераторы, быстродействующая электроника и системы автоматического регулирования, сложные приборы диагностики и управления, сверхвысоковакуумная аппаратура, мощные прецизионные магниты (как «обычные», так и криогенные) и сложные системы юстировки и крепления.
ОСНОВНЫЕ ПРИНЦИПЫ
Основная схема ускорения частиц предусматривает три стадии: 1) формирование пучка и его инжекция, 2) ускорение пучка и 3) вывод пучка на мишень или осуществление соударения встречных пучков в самом ускорителе.
Формирование пучка и его инжекция.
Исходным элементом любого ускорителя служит инжектор, в котором имеется источник направленного потока частиц с низкой энергией (электронов, протонов или других ионов) и высоковольтные электроды и магниты, выводящие пучок из источника и формирующие его. В источниках протонов первых ускорителей газообразный водород пропускался через область электрического разряда или вблизи раскаленной нити. В таких условиях атомы водорода теряют свои электроны и остаются одни ядра – протоны. Такой метод (и аналогичный с другими газами) в усовершенствованном виде по-прежнему применяется для получения пучков протонов (и тяжелых ионов).
Источник формирует пучок частиц, который характеризуется средней начальной энергией, током пучка, его поперечными размерами и средней угловой расходимостью. Показателем качества инжектируемого пучка служит его эмиттанс, т.е. произведение радиуса пучка на его угловую расходимость. Чем меньше эмиттанс, тем выше качество конечного пучка частиц с высокой энергией. По аналогии с оптикой ток частиц, деленный на эмиттанс (что соответствует плотности частиц, деленной на угловую расходимость), называют яркостью пучка. Во многих приложениях современных ускорителей требуется максимально возможная яркость пучков.
Ускорение пучка.
Пучок формируется в камерах или инжектируется в одну или несколько камер ускорителя, в которых электрическое поле повышает скорость, а следовательно, и энергию частиц. В первых, простейших ускорителях энергия частиц увеличивалась в сильном электростатическом поле, созданном внутри высоковакуумной камеры. Максимальная энергия, которую при этом удавалось достичь, определялась электрической прочностью изоляторов ускорителя. Во многих современных ускорителях в качестве инжекторов еще используются электростатические ускорители электронов и ионов (вплоть до ионов урана) с энергиями от 30 кэВ до 1 МэВ.
Получение высокого напряжения и сегодня остается сложной технической проблемой. Его можно получать, заряжая группу конденсаторов, соединенных параллельно, а затем подключая их последовательно к последовательности ускорительных трубок. Таким способом в 1932 Дж.Кокрофт и Э.Уолтон получали напряжения до 1 МВ. Существенный практический недостаток этого способа в том, что на внешних элементах системы оказывается высокое напряжение, опасное для экспериментаторов.

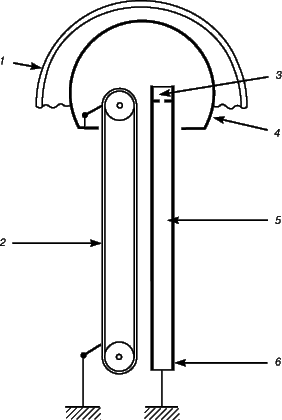

Иной способ получения высокого напряжения был изобретен в 1931 Р.Ван-де-Граафом. В генераторе Ван-де-Граафа (рис. 1) лента из диэлектрика переносит электрические заряды от источника напряжения, находящегося под потенциалом земли, к высоковольтному электроду, повышая тем самым его потенциал относительно земли. Однокаскадный генератор Ван-де-Граафа позволяет получать напряжения до 10 МВ. На многокаскадных высоковольтных ускорителях были получены протоны с энергиями до 30 МэВ.
Если требуется не непрерывный пучок, а короткий импульс частиц с высокой энергией, то можно воспользоваться тем, что кратковременно (менее микросекунды) изоляторы способны выдерживать гораздо более высокие напряжения. Импульсные диоды позволяют получать напряжения до 15 МВ на каскад в схемах с очень низким импендансом. Это позволяет получить токи пучка в несколько десятков килоампер, а не в десятки миллиампер, как на электростатических ускорителях.
Обычный способ получения высокого напряжения основан на схеме импульсного генератора Маркса, в которой батарея конденсаторов сначала заряжается параллельно, а затем соединяется последовательно и разряжается через один разрядный промежуток. Высоковольтный импульс генератора поступает в длинную линию, которая формирует импульс, задавая его время нарастания. Линия нагружается электродами, ускоряющими пучок.
При высокочастотном ускоряющем напряжении конструкция ускорителя выдерживает без пробоя гораздо более сильные электрические поля, чем при постоянном напряжении. Однако применение высокочастотных полей для ускорения частиц затрудняется тем, что знак поля быстро меняется и поле оказывается то ускоряющим, то замедляющим. В конце 1920-х были предложены два способа преодоления этой трудности, которые применяются теперь в большинстве ускорителей.
ЛИНЕЙНЫЕ УСКОРИТЕЛИ
Возможность применения высокочастотных электрических полей в длинных многокаскадных ускорителях основана на том, что такое поле изменяется не только во времени, но и в пространстве. В любой момент времени напряженность поля изменяется синусоидально в зависимости от положения в пространстве, т.е. распределение поля в пространстве имеет форму волны. А в любой точке пространства она изменяется синусоидально во времени. Поэтому максимумы поля перемещаются в пространстве с так называемой фазовой скоростью. Следовательно, частицы могут двигаться так, чтобы локальное поле все время их ускоряло.

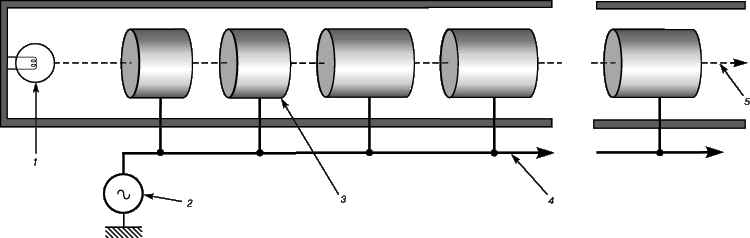

В линейных ускорительных системах высокочастотные поля были впервые применены в 1929, когда норвежский инженер Р.Видероэ осуществил ускорение ионов в короткой системе связанных высокочастотных резонаторов. Если резонаторы рассчитаны так, что фазовая скорость поля всегда равна скорости частиц, то в процессе своего движения в ускорителе пучок непрерывно ускоряется. Движение частиц в таком случае подобно скольжению серфера на гребне волны. При этом скорости протонов или ионов в процессе ускорения могут сильно увеличиваться. Соответственно этому должна увеличиваться и фазовая скорость волны vфаз. Если электроны могут инжектироваться в ускоритель со скоростью, близкой к скорости света с, то в таком режиме фазовая скорость практически постоянна: vфаз = c.
Другой подход, позволяющий исключить влияние замедляющей фазы высокочастотного электрического поля, основан на использовании металлической конструкции, экранирующей пучок от поля в этот полупериод. Впервые такой способ был применен Э.Лоуренсом в циклотроне (см. ниже); он используется также в линейном ускорителе Альвареса. Последний представляет собой длинную вакуумную трубу, в которой расположен целый ряд металлических дрейфовых трубок. Каждая трубка последовательно соединена с высокочастотным генератором через длинную линию, вдоль которой со скоростью, близкой к скорости света, бежит волна ускоряющего напряжения (рис. 2). Таким образом, все трубки по очереди оказываются под высоким напряжением. Заряженная частица, вылетающая из инжектора в подходящий момент времени, ускоряется в направлении первой трубки, приобретая определенную энергию. Внутри этой трубки частица дрейфует – движется с постоянной скоростью. Если длина трубки правильно подобрана, то она выйдет из нее в тот момент, когда ускоряющее напряжение продвинулось на одну длину волны. При этом напряжение на второй трубке тоже будет ускоряющим и составляет сотни тысяч вольт. Такой процесс многократно повторяется, и на каждом этапе частица получает дополнительную энергию. Чтобы движение частиц было синхронно с изменением поля, соответственно увеличению их скорости должна увеличиваться длина трубок. В конце концов скорость частицы достигнет скорости, очень близкой к скорости света, и предельная длина трубок будет постоянной.
Пространственные изменения поля налагают ограничение на временную структуру пучка. Ускоряющее поле изменяется в пределах сгустка частиц любой конечной протяженности. Следовательно, протяженность сгустка частиц должна быть мала по сравнению с длиной волны ускоряющего высокочастотного поля. Иначе частицы будут по-разному ускоряться в пределах сгустка. Слишком большой разброс энергии в пучке не только увеличивает трудности фокусировки пучка из-за наличия хроматической аберрации у магнитных линз, но и ограничивает возможности применения пучка в конкретных задачах. Разброс энергий может также приводить к размытию сгустка частиц пучка в аксиальном направлении.
Рассмотрим сгусток нерелятивистских ионов, движущихся с начальной скоростью v0. Продольные электрические силы, обусловленные пространственным зарядом, ускоряют головную часть пучка и замедляют хвостовую. Синхронизируя соответствующим образом движение сгустка с высокочастотным полем, можно добиться большего ускорения хвостовой части сгустка, чем головной. Таким согласованием фаз ускоряющего напряжения и пучка можно осуществить фазировку пучка – скомпенсировать дефазирующее влияние пространственного заряда и разброса по энергии. В результате в некотором интервале значений центральной фазы сгустка наблюдаются центрирование и осцилляции частиц относительно определенной фазы устойчивого движения. Это явление, называемое автофазировкой, чрезвычайно важно для линейных ускорителей ионов и современных циклических ускорителей электронов и ионов. К сожалению, автофазировка достигается ценой снижения коэффициента заполнения ускорителя до значений, намного меньших единицы.
В процессе ускорения практически у всех пучков обнаруживается тенденция к увеличению радиуса по двум причинам: из-за взаимного электростатического отталкивания частиц и из-за разброса поперечных (тепловых) скоростей. Первая тенденция ослабевает с увеличением скорости пучка, поскольку магнитное поле, создаваемое током пучка, сжимает пучок и в случае релятивистских пучков почти компенсирует дефокусирующее влияние пространственного заряда в радиальном направлении. Поэтому данный эффект весьма важен в случае ускорителей ионов, но почти несуществен для электронных ускорителей, в которых пучок инжектируется с релятивистскими скоростями. Второй эффект, связанный с эмиттансом пучка, важен для всех ускорителей.
Удержать частицы вблизи оси можно с помощью квадрупольных магнитов. Правда, одиночный квадрупольный магнит, фокусируя частицы в одной из плоскостей, в другой их дефокусирует. Но здесь помогает принцип «сильной фокусировки», открытый Э.Курантом, С.Ливингстоном и Х.Снайдером: система двух квадрупольных магнитов, разделенных пролетным промежутком, с чередованием плоскостей фокусировки и дефокусировки в конечном счете обеспечивает фокусировку во всех плоскостях.
Дрейфовые трубки все еще используются в протонных линейных ускорителях, где энергия пучка увеличивается от нескольких мегаэлектронвольт примерно до 100 МэВ. В первых электронных линейных ускорителях типа ускорителя на 1 ГэВ, сооруженного в Стэнфордском университете (США), тоже использовались дрейфовые трубки постоянной длины, поскольку пучок инжектировался при энергии порядка 1 МэВ. В более современных электронных линейных ускорителях, примером самых крупных из которых может служить ускоритель на 50 ГэВ длиной 3,2 км, сооруженный в Стэнфордском центре линейных ускорителей, используется принцип «серфинга электронов» на электромагнитной волне, что позволяет ускорять пучок с приращением энергии почти на 20 МэВ на одном метре ускоряющей системы. В этом ускорителе высокочастотная мощность на частоте около 3 ГГц генерируется большими электровакуумными приборами – клистронами.
Протонный линейный ускоритель на самую высокую энергию был построен в Лосаламосской национальной лаборатории в шт. Нью-Мексико (США) в качестве «мезонной фабрики» для получения интенсивных пучков пионов и мюонов. Его медные резонаторы создают ускоряющее поле порядка 2 МэВ/м, благодаря чему он дает в импульсном пучке до 1 мА протонов с энергией 800 МэВ.
Для ускорения не только протонов, но и тяжелых ионов были разработаны сверхпроводящие высокочастотные системы. Самый большой сверхпроводящий протонный линейный ускоритель служит инжектором ускорителя на встречных пучках ГЕРА в лаборатории Немецкого электронного синхротрона (ДЕЗИ) в Гамбурге (Германия).
ЦИКЛИЧЕСКИЕ УСКОРИТЕЛИ
Протонный циклотрон.

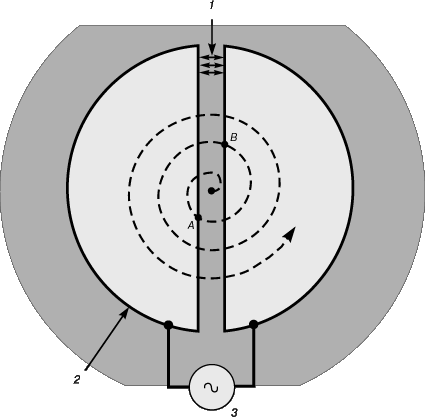

Существует весьма элегантный и экономичный способ ускорения пучка путем многократного сообщения ему небольших порций энергии. Для этого с помощью сильного магнитного поля пучок заставляют двигаться по круговой орбите и много раз проходить один и тот же ускоряющей промежуток. Впервые этот способ был реализован в 1930 Э.Лоуренсом и С.Ливингстоном в изобретенном ими циклотроне. Как и в линейном ускорителе с дрейфовыми трубками, пучок экранируется от действия электрического поля в тот полупериод, когда оно действует замедляюще. Заряженная частица с массой m и зарядом q, движущаяся со скоростью v в магнитном поле H, направленном перпендикулярно ее скорости, описывает в этом поле окружность радиусом R = mv/qH. Поскольку ускорение приводит к увеличению скорости v, возрастает и радиус R. Таким образом, протоны и тяжелые ионы движутся по раскручивающейся спирали все возрастающего радиуса. При каждом обороте по орбите пучок проходит через зазор между дуантами – высоковольтными полыми D-образными электродами, где на него действует высокочастотное электрическое поле (рис. 3). Лоуренс сообразил, что время между прохождениями пучка через зазор в случае нерелятивистских частиц остается постоянным, поскольку возрастание их скорости компенсируется увеличением радиуса. На протяжении той части периода обращения, когда высокочастотное поле имеет неподходящую фазу, пучок находится вне зазора. Частота обращения дается выражением
где f – частота переменного напряжения в МГц, Н – напряженность магнитного поля в Тл, а mc2 – масса частицы в МэВ. Если величина H постоянна в той области, где происходит ускорение, то частота f, очевидно, не зависит от радиуса (см. также ЛОУРЕНС, ЭРНЕСТ ОРЛАНДО).
Для ускорения ионов до высоких энергий необходимо лишь, чтобы магнитное поле и частота высоковольтного напряжения отвечали условию резонанса; тогда частицы будут дважды за оборот проходить через зазор между дуантами в нужный момент времени. Для ускорения пучка до энергии 50 МэВ при ускоряющем напряжении 10 кэВ потребуется 2500 оборотов. Рабочая частота протонного циклотрона может составлять 20 МГц, так что время ускорения – порядка 1 мс.
Как и в линейных ускорителях, частицы в процессе ускорения в циклотроне должны фокусироваться в поперечном направлении, иначе все они, кроме инжектированных со скоростями, параллельными полюсным наконечникам магнита, выпадут из цикла ускорения. В циклотроне возможность ускорения частиц с конечным разбросом по углам обеспечивается приданием магнитному полю особой конфигурации, при которой на частицы, выходящие из плоскости орбиты, действуют силы, возвращающие их в эту плоскость.

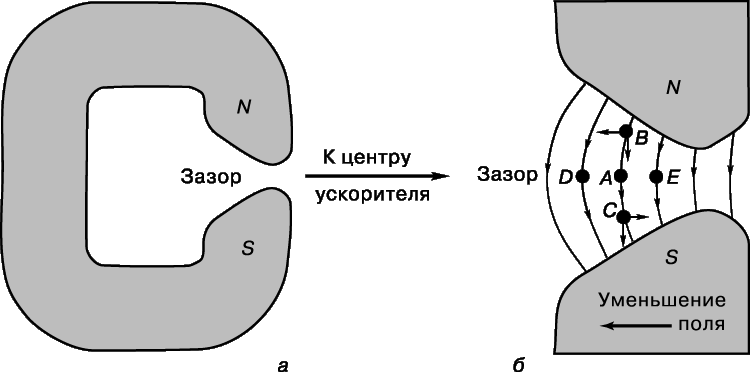

К сожалению, по требованиям стабильности сгустка ускоряемых частиц фокусирующая компонента магнитного поля должна уменьшаться с увеличением радиуса. А это противоречит условию резонанса и приводит к эффектам, ограничивающим интенсивность пучка. Другой существенный фактор, снижающий возможности простого циклотрона, – релятивистский рост массы, как необходимое следствие увеличения энергии частиц:
В случае ускорения протонов синхронизм будет нарушаться из-за релятивистского прироста массы примерно при 10 МэВ. Один из способов поддержания синхронизма – модулировать частоту ускоряющего напряжения так, чтобы она уменьшалась по мере увеличения радиуса орбиты и увеличения скорости частиц. Частота должна изменяться по закону
Такой синхроциклотрон может ускорять протоны до энергии в несколько сот мегаэлектровольт. Например, если напряженность магнитного поля равна 2 Тл, то частота должна уменьшаться примерно от 32 МГц в момент инжекции до 19 МГц и менее при достижении частицами энергии 400 МэВ. Такое изменение частоты ускоряющего напряжения должно происходить на протяжении нескольких миллисекунд. После того как частицы достигают высшей энергии и выводятся из ускорителя, частота возвращается к своему исходному значению и в ускоритель вводится новый сгусток частиц.
Но даже при оптимальной конструкции магнита и наилучших характеристиках системы подвода высокочастотной мощности возможности циклотронов ограничиваются практическими соображениями: для удержания на орбите ускоряемых частиц с высокой энергией нужны чрезвычайно большие магниты. Так, масса магнита циклотрона на 600 МэВ, сооруженного в лаборатории ТРИУМФ в Канаде, превышает 2000 т, и он потребляет электроэнергию порядка нескольких мегаватт. Стоимость же сооружения сихроциклотрона примерно порпорциональна кубу радиуса магнита. Поэтому для достижения более высоких энергий при практически приемлемых затратах требуются новые принципы ускорения.
Протонный синхротрон.
Высокая стоимость циклических ускорителей связана с большим радиусом магнита. Но можно удерживать частицы на орбите с постоянным радиусом, увеличивая напряженность магнитного поля по мере увеличения их энергии. Линейный ускоритель инжектирует на эту орбиту пучок частиц сравнительно небольшой энергии. Поскольку удерживающее поле необходимо лишь в узкой области вблизи орбиты пучка, нет необходимости в магнитах, охватывающих всю площадь орбиты. Магниты расположены лишь вдоль кольцевой вакуумной камеры, что дает огромную экономию средств.
Такой подход был реализован в протонном синхротроне. Первым ускорителем подобного типа был «Космотрон» на энергию 3 ГэВ (рис. 4), который начал работать в Брукхейвенской национальной лаборатории в 1952 в США; за ним вскоре последовал «Беватрон» на энергию 6 ГэВ, построенный в Лаборатории им. Лоуренса Калифорнийского университета в Беркли (США). Сооруженный специально для обнаружения антипротона, он работал на протяжении 39 лет, продемонстрировав долговечность и надежность ускорителей частиц.
В синхротронах первого поколения, построенных в США, Великобритании, Франции и СССР, фокусировка была слабой. Поэтому была велика амплитуда радиальных колебаний частиц в процессе их ускорения. Ширина вакуумных камер составляла примерно 30 см, и в этом все-таки большом объеме требовалось тщательно контролировать конфигурацию магнитного поля.
В 1952 было сделано открытие, позволившее резко уменьшить колебания пучка, а следовательно, и размеры вакуумной камеры. Это был принцип сильной, или жесткой, фокусировки. В современных протонных синхротронах со сверхпроводящими квадрупольными магнитами, расположенными по схеме сильной фокусировки, вакуумная камера может быть меньше 10 см в поперечнике, что приводит к значительному уменьшению размеров, стоимости и потребляемой мощности фокусирующих и отклоняющих магнитов.
Первым синхротроном, основанным на этом принципе, был «Синхротрон с переменным градиентом» на энергию 30 ГэВ в Брукхейвене. Аналогичная установка была построена в лаборатории Европейской организации ядерных исследований (ЦЕРН) в Женеве. В середине 1990-х годов оба ускорителя все еще находились в эксплуатации. Апертура «Синхротрона с переменным градиентом» была примерно в 25 раз меньше, чем у «Космотрона». Потребляемая магнитом мощность при энергии 30 ГэВ примерно соответствовала мощности, потребляемой магнитом «Космотрона» при 3 ГэВ. «Синхротрон с переменным градиентом» ускорял 6Ч1013 протонов в импульсе, что соответствовало самой высокой интенсивности среди установок этого класса. Фокусировка в этом ускорителе осуществлялась теми же магнитами, что и отклоняли пучок; это достигалось приданием полюсам магнита формы, показанной на рис. 5. В современных ускорителях для отклонения и фокусировки пучка, как правило, используются отдельные магниты.

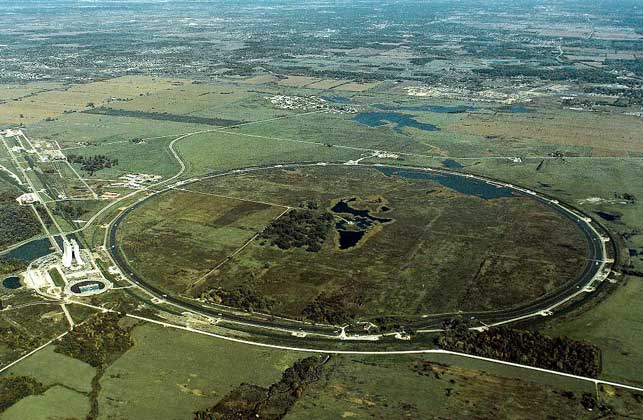

В середине 1990-х годов самым крупным протонным синхротроном являлся «Теватрон» Национальной ускорительной лаборатории им. Э.Ферми в Батавии (США). Как подсказывает само название, «Теватрон» ускоряет сгустки протонов в кольце диаметром 2 км до энергии порядка 1 ТэВ. Ускорение протонов осуществляется целой системой ускорителей, начиная с генератора Кокрофта – Уолтона в качестве инжектора, из которого отрицательные ионы водорода с энергией 750 кэВ вводятся в линейный ускоритель на энергию 400 МэВ. Затем пучок линейного ускорителя пропускается через углеродную пленку для обдирки электронов и инжектируется в промежуточный синхротрон – бустер – диаметром 150 м. В бустере протоны совершают примерно 20 000 оборотов и приобретают энергию 8 ГэВ. Обычно бустер выполняет 12 быстро следующих друг за другом рабочих циклов, в результате которых в «Главное кольцо» – еще один протонный синхротрон с протяженностью кольца 6,3 км – инжектируется 12 сгустков протонов. «Главное кольцо», в котором протоны ускоряются до энергии 150 ГэВ, состоит из 1000 обычных магнитов с медными обмотками, отклоняющих и фокусирующих протоны. Непосредственно под «Главным кольцом» расположен состоящий из 1000 сверхпроводящих магнитов оконечный синхротрон «Теватрон». Пучок может выводиться по многим каналам на расстояние 1,5–3 км для проведения исследований во внешних экспериментальных залах.
Для удержания на орбите пучков с более высокими энергиями требуются более сильные отклоняющие и фокусирующие магниты. Предназначенные для субъядерной «микроскопии» протонные синхротроны на энергии больше 1 ТэВ требуют тысяч сверхпроводящих и фокусирующих магнитов длиной 5–15 м с апертурой шириной в несколько сантиметров, обеспечивающих исключительно высокую точность полей и стабильность их во времени. Основными факторами, сдерживающими создание протонных синхротронов на более высокие энергии, являются большая стоимость и сложность управления, связанные с их огромными размерами.
УСКОРИТЕЛИ СО ВСТРЕЧНЫМИ ПУЧКАМИ
Циклические коллайдеры.
Далеко не вся энергия ускоренной частицы идет на осуществление нужной реакции. Значительная ее часть бесполезно теряется в виде отдачи, претерпеваемой частицей мишени в силу закона сохранения импульса. Если налетающая частица имеет энергию Е, а масса частицы покоящейся мишени равна М, то полезная энергия составляет
Таким образом, в экспериментах с покоящейся мишенью на «Теватроне» полезная энергия составляет всего лишь 43 ГэВ.

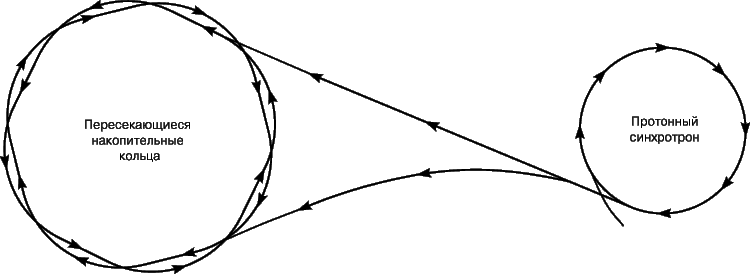

Стремление использовать в исследованиях частиц как можно более высокие энергии привело к созданию в ЦЕРНе и Лаборатории им. Э.Ферми протон-антипротонных коллайдеров, а также большого числа установок в разных странах со встречными электрон-позитронными пучками. В первом протонном коллайдере соударения протонов и антипротонов с энергиями 26 ГэВ происходили в кольце с длиной окружности 1,6 км (рис. 6). За несколько дней удавалось накопить пучки с током до 50 А.
В настоящее время коллайдером с самой высокой энергией является «Теватрон», на котором проводятся эксперименты при соударении пучка протонов, имеющих энергию 1 ТэВ, со встречным пучком антипротонов той же энергии. Для таких экспериментов необходимы антипротоны, которые можно получить, бомбардируя пучком протонов высокой энергии из «Главного кольца» металлическую мишень. Рождающиеся в этих соударениях антипротоны накапливают в отдельном кольце при энергии 8 ГэВ. Когда накоплено достаточно много антипротонов, их инжектируют в «Главное кольцо», ускоряют до 150 ГэВ и далее инжектируют в «Теватрон». Здесь протоны и антипротоны одновременно ускоряют до полной энергии, а затем осуществляют их соударения. Суммарный импульс сталкивающихся частиц равен нулю, так что вся энергия 2Е оказывается полезной. В случае «Теватрона» она достигает почти 2 ТэВ.
Наибольшая энергия среди электрон-позитронных коллайдеров была достигнута на «Большом электрон-позитронном накопительном кольце» в ЦЕРНе, где энергия сталкивающихся пучков на первом этапе составляла 50 ГэВ на пучок, а затем была увеличена до 100 ГэВ на пучок. В ДЕЗИ сооружен коллайдер ГЕРА, в котором происходят соударения электронов с протонами.
Этот огромный выигрыш в энергии достигается ценой значительного уменьшения вероятности столкновений между частицами встречных пучков низкой плотности. Частота столкновений определяется светимостью, т.е. числом столкновений в секунду, сопровождающихся реакцией данного типа, имеющей определенное сечение. Светимость линейно зависит от энергии и тока пучка и обратно пропорциональна его радиусу. Энергию пучка коллайдера выбирают в соответствии с энергетическим масштабом исследуемых физических процессов.
Для обеспечения наибольшей светимости необходимо добиться максимально возможной плотности пучков в месте их встречи. Поэтому главной технической задачей при проектировании коллайдеров является фокусировка пучков в месте их встречи в пятно очень малых размеров и увеличение тока пучка. Для достижения нужной светимости могут потребоваться токи более 1 А.
Еще одна исключительно сложная техническая проблема связана с необходимостью обеспечивать в камере коллайдера сверхвысокий вакуум. Поскольку столкновения между частицами пучков происходят сравнительно редко, соударения с молекулами остаточного газа могут существенно ослаблять пучки, уменьшая вероятность изучаемых взаимодействий. Кроме того, рассеяние пучков на остаточном газе дает нежелательный фон в детекторе, способный замаскировать изучаемый физический процесс. Вакуум в камере коллайдера должен лежать в пределах 10–9–10–7 Па (10–11–10–9 мм рт. ст.) в зависимости от светимости.
При более низких энергиях можно ускорять более интенсивные пучки электронов, что дает возможность исследовать редкие распады В- и К-мезонов, обусловленные электрослабыми взаимодействиями. Ряд таких установок, иногда называемых «фабриками ароматов», сооружается в настоящее время в США, Японии и Италии. Такие установки имеют два накопительных кольца – для электронов и для позитронов, пересекающихся в одной или двух точках, – областях взаимодействия. В каждом кольце содержится много сгустков частиц при полном токе более 1 А. Энергии пучков выбираются с таким расчетом, чтобы полезная энергия соответствовала резонансу, который распадается на изучаемые короткоживущие частицы – В- или К-мезоны. В основе конструкции этих установок лежат электронный синхротрон и накопительные кольца.
Линейные коллайдеры.
Энергии циклических электрон-позитронных коллайдеров ограничиваются интенсивным синхротронным излучением, которое испускают пучки ускоренных частиц (см. ниже). Этого недостатка нет у линейных коллайдеров, в которых синхротронное излучение не сказывается на процессе ускорения. Линейный коллайдер состоит их двух линейных ускорителей на высокие энергии, высокоинтенсивные пучки которых – электронный и позитронный – направлены навстречу друг другу. Пучки встречаются и соударяются только один раз, после чего отводятся в поглотители.
Первым линейным коллайдером является «Стэнфордский линейный коллайдер», использующий Стэнфордский линейный ускоритель длиной 3,2 км и работающий при энергии 50 ГэВ. В системе этого коллайдера сгустки электронов и позитронов ускоряются в одном и том же линейном ускорителе и разделяются по достижении пучками полной энергии. Затем электронные и позитронные сгустки транспортируются по отдельным дугам, форма которых напоминает трубки медицинского стетоскопа, и фокусируются до диаметра около 2 мкм в области взаимодействия.
Новые технологии.
Поиски более экономичных методов ускорения привели к созданию новых ускорительных систем и высокочастотных генераторов большой мощности, работающих в диапазоне частот от 10 до 35 ГГц. Светимость электрон-позитронных коллайдеров должна быть исключительно высокой, поскольку сечение процессов убывает как квадрат энергии частиц. Соответственно этому и плотности пучков должны быть чрезвычайно высокими. В линейном коллайдере на энергию порядка 1 ТэВ размеры пучков могут достигать 10 нм, что намного меньше размеров пучка в «Стэнфордском линейном коллайдере» (2 мкм). При столь малых размерах пучков для точного согласования фокусирующих элементов необходимы очень мощные стабильные магниты со сложными электронными автоматическими регуляторами. При прохождении электронного и позитронного пучков друг через друга их электрическое взаимодействие нейтрализуется, а магнитное усиливается. В результате магнитные поля могут достигать 10 000 Тл. Такие гигантские поля способны сильно деформировать пучки и приводить к большому энергетическому разбросу вследствие генерации синхротронного излучения. Эти эффекты наряду с экономическими соображениями, связанными с сооружением все более и более протяженных машин, будут ставить предел энергии, достижимой на электронно-позитронных коллайдерах.
ЭЛЕКТРОННЫЕ НАКОПИТЕЛИ
Электронные синхротроны основаны на тех же принципах, что и протонные. Однако благодаря одной важной особенности они проще в техническом отношении. Малость массы электрона позволяет инжектировать пучок при скоростях, близких к скорости света. Поэтому дальнейшее увеличение энергии не связано с заметным увеличением скорости, и электронные синхротроны могут работать при фиксированной частоте ускоряющего напряжения, если пучок инжектируется с энергией около 10 МэВ.
Однако это преимущество сводится на нет другим следствием малости электронной массы. Поскольку электрон движется по круговой орбите, он движется с ускорением (центростремительным), а потому испускает фотоны – излучение, которое называется синхротронным. Мощность Р синхротронного излучения пропорциональна четвертой степени энергии пучка Е и току I, а также обратно пропорциональна радиусу кольца R, так что она пропорциональна величине (E/m)4IR–1. Эта энергия, теряемая при каждом обороте электронного пучка по орбите, должна компенсироваться высокочастотным напряжением, подаваемым на ускоряющие промежутки. В рассчитанных на большие интенсивности «фабриках аромата» такие потери мощности могут достигать десятков мегаватт.
Циклические ускорители типа электронных синхротронов могут использоваться и как накопители больших циркулирующих токов с постоянной высокой энергией. Такие накопители имеют два основных применения: 1) в исследованиях ядра и элементарных частиц методом встречных пучков, о чем говорилось выше, и 2) как источники синхротронного излучения, используемые в атомной физике, материаловедении, химии, биологии и медицине.
Средняя энергия фотонов синхротронного излучения пропорциональна (E/m)3R–1. Таким образом, электроны с энергией порядка 1 ГэВ, циркулирующие в накопителе, испускают интенсивное синхротронное излучение в ультрафиолетовом и рентгеновском диапазонах. Большая часть фотонов испускается в пределах узкого вертикального угла порядка m/E. Поскольку радиус электронных пучков в современных накопителях на энергию порядка 1 ГэВ измеряется десятками микрометров, пучки испускаемого ими рентгеновского излучения характеризуются высокой яркостью, а потому могут служить мощным средством исследования структуры вещества. Излучение испускается по касательной к криволинейной траектории электронов. Следовательно, каждый отклоняющий магнит электронного накопительного кольца, когда через него проходит сгусток электронов, создает разворачивающийся «прожекторный луч» излучения. Оно выводится по длинным вакуумным каналам, касательным к основной вакуумной камере накопителя. Расположенные вдоль этих каналов щели и коллиматоры формируют узкие пучки, из которых далее с помощью монохроматоров выделяется нужный диапазон энергий рентгеновского излучения.
Первыми источниками синхротронного излучения были установки, первоначально сооруженные для решения задач физики высоких энергий. Примером может служить Стэнфордский позитрон-электронный накопитель на энергию 3 ГэВ в Стэнфордской лаборатории синхротронного излучения. На этой установке в свое время были открыты «очарованные» мезоны.
Первые источники синхротронного излучения не обладали той гибкостью, которая позволяла бы им удовлетворять разнообразным нуждам сотен пользователей. Быстрый рост потребности в синхротронном излучении с высоким потоком и большой интенсивностью пучка вызвал к жизни источники второго поколения, спроектированные с учетом потребностей всех возможных пользователей. В частности, были выбраны системы магнитов, уменьшающие эмиттанс электронного пучка. Малый эмиттанс означает меньшие размеры пучка и, следовательно, более высокую яркость источника излучения. Типичными представителями этого поколения явились накопители в Брукхейвене, служившие источниками рентгеновского излучения и излучения вакуумной ультрафиолетовой области спектра.
Яркость излучения можно также увеличить, заставив пучок двигаться по синусоидальной траектории в периодической магнитной структуре и затем объединяя излучение, возникающее при каждом изгибе. Ондуляторы – магнитные структуры, обеспечивающие подобное движение, представляют собой ряд магнитных диполей, отклоняющих пучок на небольшой угол, расположенных по прямой на оси пучка. Яркость излучения такого ондулятора может в сотни раз превышать яркость излучения, возникающего в отклоняющих магнитах.
В середине 1980-х годов начали создаваться источники синхротронного излучения третьего поколения с большим числом таких ондуляторов. Среди первых источников третьего поколения можно отметить «Усовершенствованный источник света» с энергией 1,5 ГэВ в Беркли, генерирующий мягкое рентгеновское излучение, а также «Усовершенствованный источник фотонов» с энергией 6 ГэВ в Аргоннской национальной лаборатории (США) и синхротрон на энергию 6 ГэВ в Европейском центре синхротронного излучения в Гренобле (Франция), которые используются как источники жесткого рентгеновского излучения. После успешного сооружения этих установок был создан ряд источников синхротронного излучения и в других местах.
Новый шаг в направлении большей яркости в диапазоне от инфракрасного до жесткого рентгеновского излучения связан с использованием в системе отклоняющих магнитов «теплых» магнитных диполей с напряженностью магнитного поля около 1,5 Тл и гораздо более коротких сверхпроводящих магнитных диполей с полем в несколько тесла. Такой подход реализуется в новом источнике синхротронного излучения, создаваемом в институте П.Шеррера в Швейцарии, и при модернизации источника в Беркли.
Применение синхротронного излучения в научных исследованиях получило большой размах и продолжает расширяться. Исключительная яркость таких пучков рентгеновского излучения позволяет создать новое поколение рентгеновских микроскопов для изучения биологических систем в их нормальной водной среде. Открывается возможность быстрого анализа структуры вирусов и белков для разработки новых фармацевтических препаратов с узкой направленностью действия на болезнетворные факторы и минимальными побочными эффектами. Яркие пучки рентгеновского излучения могут служить мощными микрозондами для выявления самых ничтожных количеств примесей и загрязнений. Они дают возможность очень быстро анализировать экологические пробы при исследовании путей загрязнения окружающей среды. Их можно также использовать для оценки степени чистоты больших кремниевых пластин перед дорогостоящим процессом изготовления очень сложных интегральных схем, и они открывают новые перспективы для метода литографии, позволяя в принципе создавать интегральные схемы с элементами меньше 100 нм.
УСКОРИТЕЛИ В МЕДИЦИНЕ
Ускорители играют важную практическую роль в медицинской терапии и диагностике. Многие больничные учреждения во всем мире сегодня имеют в своем распоряжении небольшие электронные линейные ускорители, генерирующие интенсивное рентгеновское излучение, применяемое для терапии опухолей. В меньшей мере используются циклотроны или синхротроны, генерирующие протонные пучки. Преимущество протонов в терапии опухолей перед рентгеновским излучением состоит в более локализованном энерговыделении. Поэтому протонная терапия особенно эффективна при лечении опухолей мозга и глаз, когда повреждение окружающих здоровых тканей должно быть по возможности минимальным. См. также РАК.
