РАДИОЛОКАЦИЯ

Содержание статьи

• ПРИМЕНЕНИЯ
• Военные применения.
• Невоенные применения.
• АППАРАТУРА
• Импульсный радиолокатор.
• Доплеровский радиолокатор.
• Радиолокационные экраны.

РАДИОЛОКАЦИЯ, метод обнаружения и определения местонахождения объектов посредством радиоволн. Эти волны излучаются радиолокационной станцией, отражаются от объекта и возвращаются на станцию, которая анализирует их, чтобы точно определить место, где находится объект.

ПРИМЕНЕНИЯ

Военные применения.

Одним из первых важных применений радиолокации были поиск и дальнее обнаружение. Перед Второй мировой войной Великобритания построила не очень совершенную, но довольно эффективную сеть радиолокационных станций дальнего обнаружения для защиты от внезапных воздушных налетов со стороны Ла-Манша. Более совершенные радиолокационные сети защищают Россию и Северную Америку от внезапного нападения авиации или ракет. Корабли и самолеты также оснащаются радиолокаторами. Таким образом, стало возможным наведение истребителей на вражеские бомбардировщики с наземных радиолокаторов слежения или с корабельных радиолокаторов перехвата; можно также использовать бортовые самолетные радиолокаторы для обнаружения, слежения и уничтожения техники противника. Бортовые радиолокаторы важны для поиска, осуществляемого над сушей или морем, и оказания помощи в навигации или при слепом бомбометании.

Ракеты с радиолокационным наведением оснащаются для выполнения боевых задач специальными автономными устройствами. Для распознавания местности на самонаводящейся ракете имеется бортовой радиолокатор, который сканирует земную поверхность и соответствующим образом корректирует траекторию полета. Радиолокатор, расположенный поблизости от противоракетной установки, может непрерывно отслеживать полет межконтинентальной ракеты. За последние годы в обычные методы и средства радиолокации было внесено много нового – появилась, в частности, система для одновременного слежения за многими целями, находящимися на разных высотах и азимутах; кроме того, разработан способ усиления сигналов радиолокатора без увеличения фонового шума.

Невоенные применения.

Океанские суда используют радиолокационные системы для навигации. Служба береговой охраны США применяет радиолокационно-телевизионную навигационную систему «Ратан» для получения телевизионно-радиолокационного изображения на подходах к гавани Нью-Йорка. На промысловых траулерах радиолокатор находит применение для обнаружения косяков рыбы.

На самолетах радиолокаторы используют для решения ряда задач, в том числе для определения высоты полета относительно земли. В аэропортах один радиолокатор служит для управления воздушным движением, а другой – радиолокатор управления заходом на посадку – помогает пилотам посадить самолет в условиях плохой видимости. См. также АЭРОНАВИГАЦИЯ; АЭРОПОРТ; ВОЗДУШНЫМ ДВИЖЕНИЕМ УПРАВЛЕНИЕ; НАВИГАЦИЯ.

В широких масштабах радиолокация применяется для прогнозирования погоды. Национальная метеорологическая служба использует специально оборудованные самолеты, оснащенные радиолокаторами, для отслеживания всех метеопараметров; наземные РЛС помогают им в этой работе. Коммерческие авиалайнеры пользуются радиолокаторами, чтобы избежать погодных и атмосферных аномалий. См. также МЕТЕОРОЛОГИЯ И КЛИМАТОЛОГИЯ.

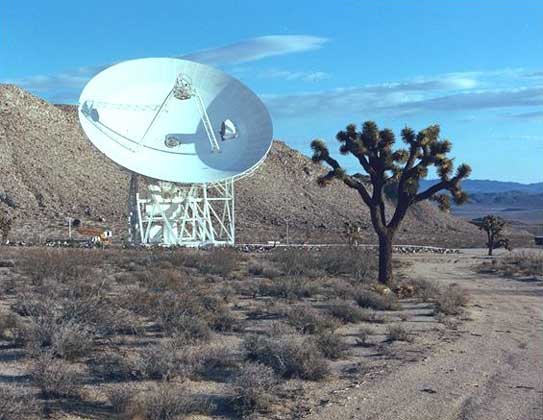

В космических исследованиях радиолокаторы применяют для управления полетом ракет-носителей и слежения за спутниками и межпланетными космическими станциями. Радиолокатор намного расширил наши знания о Солнечной системе и ее планетах. См. также ЛУНА; РАДИОЛОКАЦИОННАЯ АСТРОНОМИЯ; КОСМОСА ИССЛЕДОВАНИЕ И ИСПОЛЬЗОВАНИЕ.

АППАРАТУРА

Радиоволны отражаются (или рассеиваются) всеми объектами, которые создают при этом эхо-сигналы, аналогичные звуковым эхо. Когда луч радиолокатора встречает на своем пути какой-либо объект – самолет, корабль, айсберг, стаю птиц или даже облако, – он отражается от объекта в широком диапазоне углов. Часть волновой энергии попадает на приемник радиолокатора, принося с собой информацию о положении объекта.

Импульсный радиолокатор.

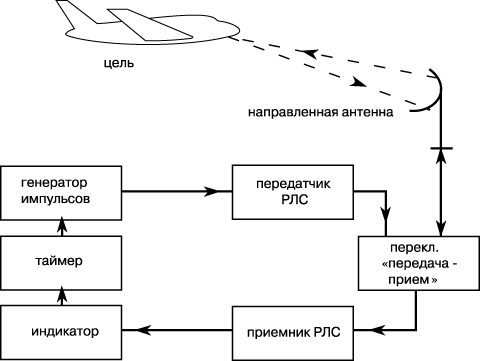

На рис. 1 представлена принципиальная схема импульсного радиолокатора. Сигналы, посылаемые таймером, возбуждают генератор импульсов и одновременно поступают на индикатор. Генератор импульсов запускает передатчик, и он посылает импульсы энергии в антенну, которая направляет луч на цель. Часть энергии, отраженной от цели, возвращается обратно в антенну, усиливается в приемнике и выводится на индикатор. После этого может быть определено расстояние (дальность) до цели. Угловое направление в горизонтальной плоскости на цель и высота цели определяются соответственно угловым направлением (азимутом) и углом возвышения луча антенны в точке, где эхо-сигнал имеет максимальную величину.

Доплеровский радиолокатор.

Радиолокатор этого типа особенно подходит для получения информации о движущихся объектах. Радиолокационная система излучает непрерывный сигнал неизменной частоты. Если объект движется по направлению к радиолокатору, то отраженный сигнал имеет несколько более высокую частоту, а если объект удаляется от радиолокатора, то частота отраженного сигнала оказывается ниже частоты излученного сигнала. Это явление называется эффектом Доплера. См. также ДОПЛЕРА ЭФФЕКТ.

Радиолокационные экраны.

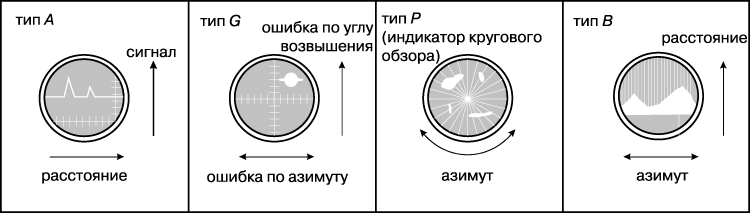

Для измерений времени, прошедшего от момента посылки РЛС исходного импульса до момента получения отраженного, используется экран телевизионного типа. Радиолокационные экраны нескольких типов показаны на рис. 2. Поперек экрана типа A электронный луч прочерчивает горизонтальную линию развертки. Посылаемый радиолокатором и принятый отраженный сигналы вызывают отклонения электронного луча в вертикальном направлении. Расстояние между этими двумя пиками служит мерой времени, которое сигнал затратил на прохождение расстояния до цели и обратно. На линии развертки может быть нанесена шкала расстояний до цели в метрах или километрах. Разработан трехмерный радиолокационный индикатор, на экране которого отображались дальность до цели, ее азимут и угол возвышения. Этот экран, известный как экран типа G, позднее был приспособлен для использования в системах управления воздушным движением.
